特性

• 59µA低静态电流
• 极低的10µV (最大值)输入失调电压
• 双通道采用8引脚SC70封装
• 低输入噪声
  • 1kHz时为42nV/
  • 0.1Hz至10Hz范围内为0.42µV_P-P
• 轨至轨输入和输出
• 1.5MHz GBW
• 极低的10pA输入偏置电流
• 1.8V至5.5V单电源电压范围
• 单位增益稳定
• 节省功耗的关断模式(MAX9619)

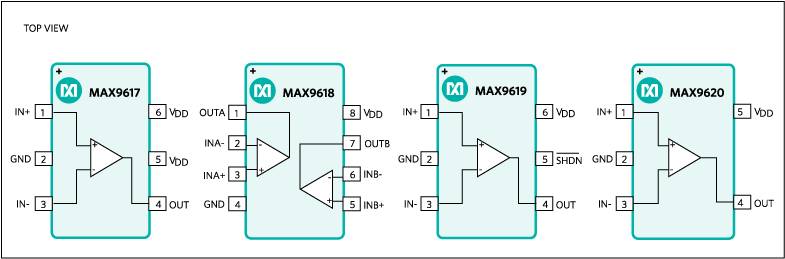

• 采用纤小的5引脚SC70 (MAX9620)、6引脚SC70 (MAX9617/MAX9619)和8引脚SC70 (MAX9618)封装

产品详情和应用

MAX9617-MAX9620为低功耗、零漂移运算放大器，提供节省空间的SC70封装。设计用于便携式消费类产品、医疗和工业设备。

MAX9617–MAX9620支持满摆幅CMOS输入和输出以及1.5MHz GBW，整个时间和温度范围内电源电流仅为59µA，零温漂输入失调电压仅为10µV (最大值)。MAX9617/MAX9618的零温漂特性降低了CMOS输入运算放大器中常见的较大1/f噪声，使其理想用于多种低频测量应用。

MAX9617和MAX9619采用节省空间的2mm x 2mm、6引脚SC70封装，MAX9619具有节省功耗的关断模式；MAX9618采用2mm x 2mm、8引脚SC70封装；MAX9620采用2mm x 2mm、5引脚SC70封装。所有器件均工作在-40°C至+125°C汽车级温度范围。

应用

• 电池供电设备
• 心电监护仪
• 环路供电系统
• 便携式医疗设备
• 传感器接口
