特性

• 超低工作电压——确保低至1.8V
• 100µA电源电流（每个放大器）
• 增益带宽积：500kHz
• 120dB开环电压增益(R_L = 100kΩ)
• 1kHz时总谐波失真加噪声(THD + N)为0.017%
• 轨到轨输入共模范围
• 轨到轨输出驱动2kΩ负载
• 过驱输入无反相
• 对于高达100pF的容性负载，单位增益稳定
• 输入失调电压：200µV (MAX4292/MAX4294)
• 单通道，采用小型5引脚SC70封装
• 采用超小型封装：
  • 5引脚SC70 (MAX4291)
  • 8引脚UCSP (MAX4292)

产品详情和应用

MAX4291/MAX4292/MAX4294系列微功耗运算放大器采用1.8V至5.5V单电源或±0.9V至±2.75V双电源供电，并具有轨到轨输入/输出功能。这些放大器提供500kHz增益带宽积和120dB开环电压增益，同时每个放大器的电源电流消耗仅为100µA。它们不仅具有低输入失调电压(±200µV)，还具有高开环增益，非常适合低功耗/低电压、高精度便携式应用。

MAX4291/MAX4292/MAX4294的输入共模范围扩展至每个供电轨，并且在2kΩ负载下的输出摆幅达供电轨的46mV范围内。尽管额定的最低工作电压为1.8V，但这些器件的典型工作电压低至1.5V。这些器件不仅采用低电压工作，还提供轨到轨输入/输出以及低功耗，对于任何便携式/电池供电系统来说都是适宜之选。

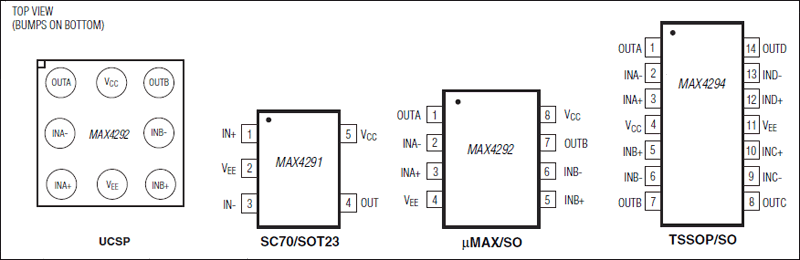

单通道MAX4291采用超小型5引脚SC70封装。双通道MAX4292采用节省空间的8引脚、1.5mm x 1.5mm尺寸、超芯片级封装(UCSP^™)。

应用

• 2节电池供电系统
• 汽车传感器
• 基站/无线基础设施
• 电池供电应用
• 手机
• 计算机：台式机、工作站和服务器
• 计算机：主板
• 计算机：笔记本电脑
• 数字秤/应变计
• GPS解决方案
• MP3扩展坞：中端
• 便携式电子设备
• 可编程逻辑控制器(PLC)
• 传感器放大器
• 机顶盒
• 应变计
