特性

• 同时提供单通道和双通道2:1产品（AD8180和AD8182）
• 高关断隔离：–115 dB (5 MHz)
• 所有不利串扰低：–95 dB (5 MHz)
• 完全缓冲的输入和输出
• 快速通道切换：10 ns
• 出色的视频特性(R_L > 2 kΩ)
  0.1 dB增益平坦度：75 MHz
  差分增益误差：0.01%( R_L = 10 kΩ)
  差分相位误差：0.01°(R_L = 10 kΩ)
• 低突波：<25 mV
• 低功耗：4.4 mA
• 低成本
• 利用快速输出禁用功能
  可以连接多个器件
• 高速
  –3 dB带宽：>700 MHz
  压摆率：>750 V/µs
  0.1%快速建立时间：15 ns

产品详情和应用

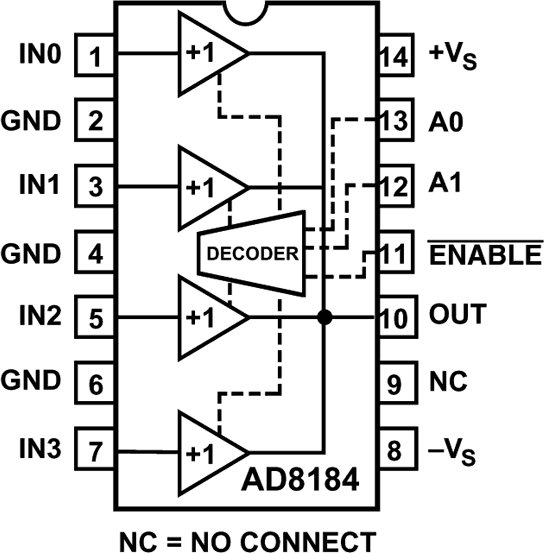

AD8184是一款高速4:1多路复用器，-3 dB信号带宽为700 MHz，压摆率为750 V/µs。串扰性能为88 dB，隔离性能为109 dB，因而适合许多高速应用。差分增益和差分相位误差分别为0.01%和0.01°，0.1 dB平坦度为75 MHz，堪称专业视频多路复用的理想之选。开关时间为5 ns，极其适合像素切换（画中画）应用，采用±5 V电源供电时的功耗小于4.4 mA。

AD8184具有高速禁用特性，允许输出置于高阻抗状态。因此多路输出可以连在一起，实现级联信号级，同时“关断”通道不会向输出总线提供负载。它采用±5 V电源供电，提供14引脚PDIP和SOIC两种封装。

本产品可提供评估板，订购型号为：AD8184-EB。评估板的原理图和布局参见产品数据手册。
