特性

• 超低电源电流
全功耗模式： 500 μA
休眠模式： 74 μA
关断模式： 2.9 μA
• 针对动态功耗调节ADC驱动器的快速开启时间：
  0.45 μs（休眠模式下）
  1.5 μs（关断模式下）
• 低输入失调电压和漂移：
  10 / 125 μV（典型值/最大值）
  0.2 / 1.5 μV/°C（典型值/最大值）
• 低噪声
  5.9 nV/√Hz (100 kHz)
  0.6 pA/ Hz (100 kHz)
• 低失真(HD2/HD3)
  -114/-135 dBc (20 kHz)
  -102/-126 dBc (100 kHz)
• 高速性能
  −3dB带宽： 105 MHz
  压摆率： 160 V/ μs
0.1%建立时间： 35 ns
• 宽电源电压范围： 2.7V至10V

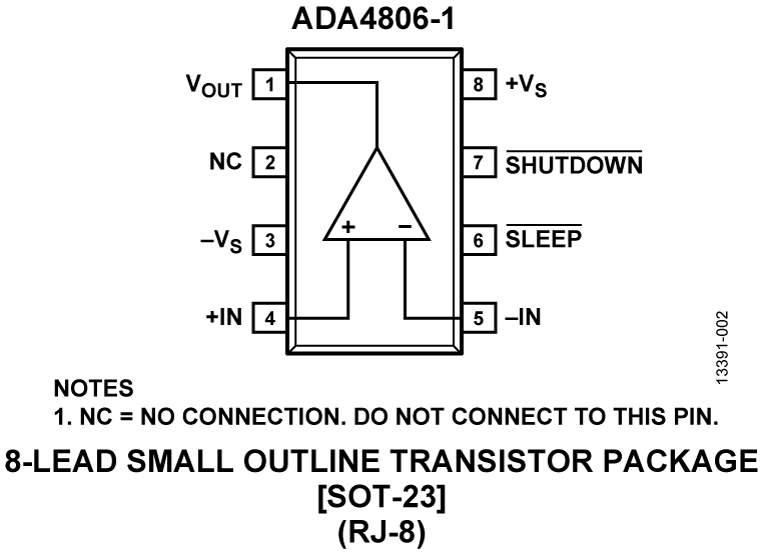

• 小型封装： 8引脚SOT-23

产品详情和应用

ADA4806-1是一款高速、电压反馈型、轨到轨输出、单路运算放大器，提供三种功耗模式的： 全功耗模式、休眠模式和关断模式。 在全功耗模式下且增益为+1时，该放大器提供105 MHz宽带宽、160 V/μs快速压摆率、出色的直流精密特性、125 μV低输入失调电压（最大值）和1.5 μV/°C输入失调电压漂移（最大值），同时静态电流仅为500 μA。 尽管功耗很低，ADA4806-1放大器提供出色的整体性能，是低功耗、高分辨率数据转换系统的理想选择。

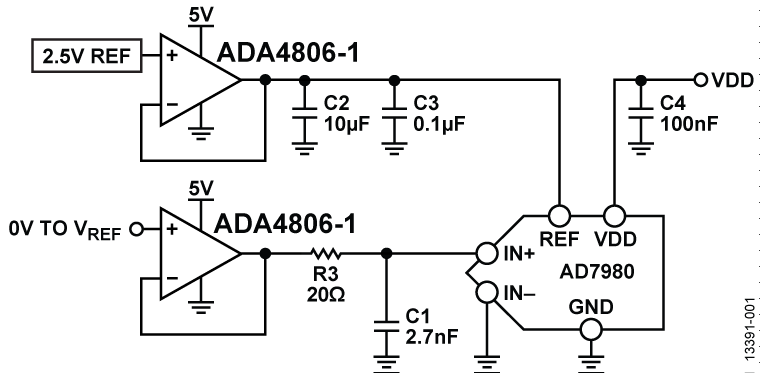

对于需要较大程度减少功耗的数据转换应用，ADA4806-1根据系统的采样速率动态调节ADC驱动器的静态功耗并通过将此放大器在两次采样之间切换至低功耗模式来降低功耗。

休眠模式将此放大器的静态电流降低至74 μA，所需快速开启时间仅为0.45 μs，可针对接近2 MSPS的采样速率进行动态功耗调节。 针对较低采样速率下的额外节能，关断模式将静态电流进一步降至仅2.9 μA.

ADA4806-1采用较宽的电源电压范围，其额定电源电压范围为3 V、5 V和±5 V。 该放大器提供紧凑型、8引脚SOT-23封装，额定工作温度范围为-40℃至+125℃工业温度范围。

应用

• 便携式和电池供电仪器和系统
• 高通道密度数据采集系统
• 精密模数转换器(ADC)驱动器
• 电压基准缓冲器
• 便携式POS终端机
• 有源RFID读卡器
