ADI亚德诺_LTC6228_产品介绍

ADI亚德诺 LTC6228 产品介绍

2026-03-09 0次

特性

超低电压噪声：0.88nV/√Hz

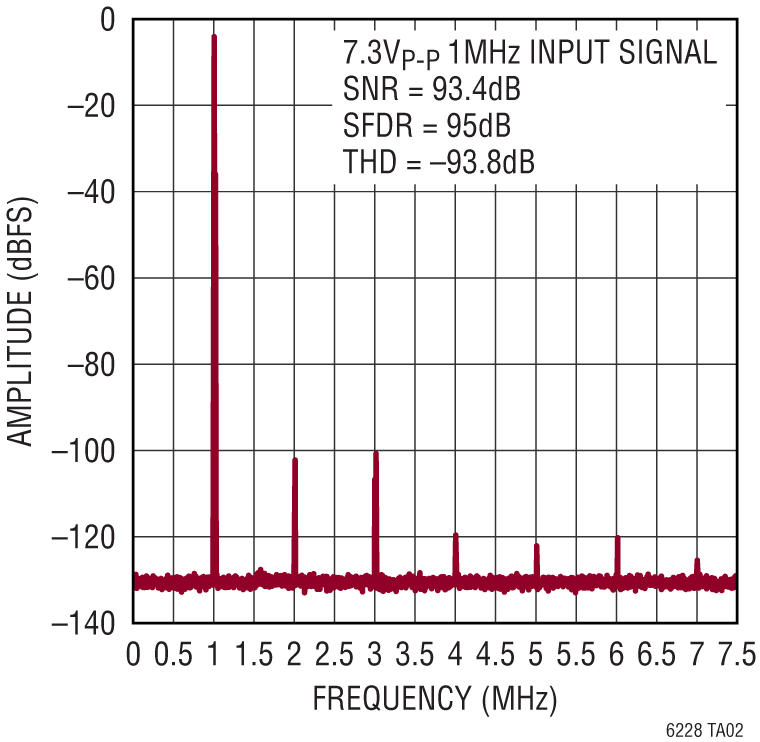

高速时低失真：
- HD2/HD3 < −100dBc（Av = +1，4V_P-P，2MHz，R_L = 1kΩ）
高压摆率：500V/μs
GBW = 890MHz
–3dB 频率 (A_V = +1)：730MHz
输入失调电压：不同温度下的最大值为 250μV
失调漂移：0.4μV/°C
输入共模范围包括负电源轨

轨到轨输出摆幅
电源电流：每通道 16mA（典型值）
关断电源电流 = 500µA
工作电源范围：2.8V 至 11.75V
大输出电流：80mA（最小值）
极高开环增益：5.6V/μV (135dB)，R_L = 1kΩ
工作温度范围：–40°C 至 125°C

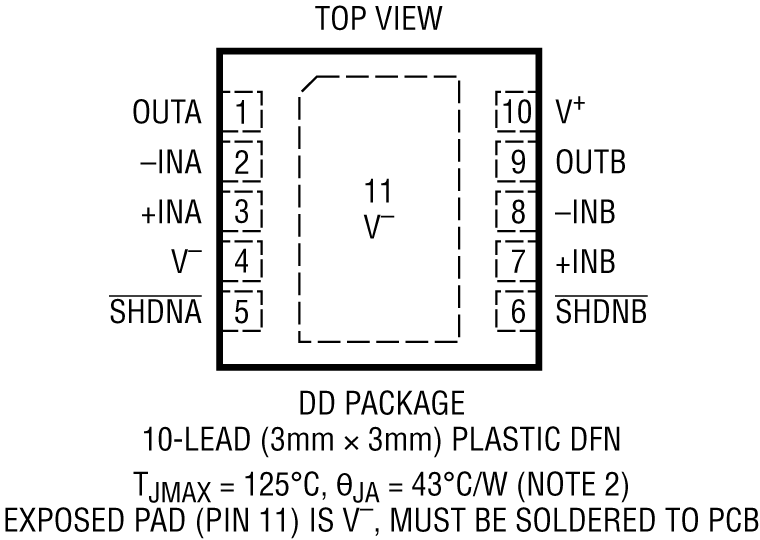

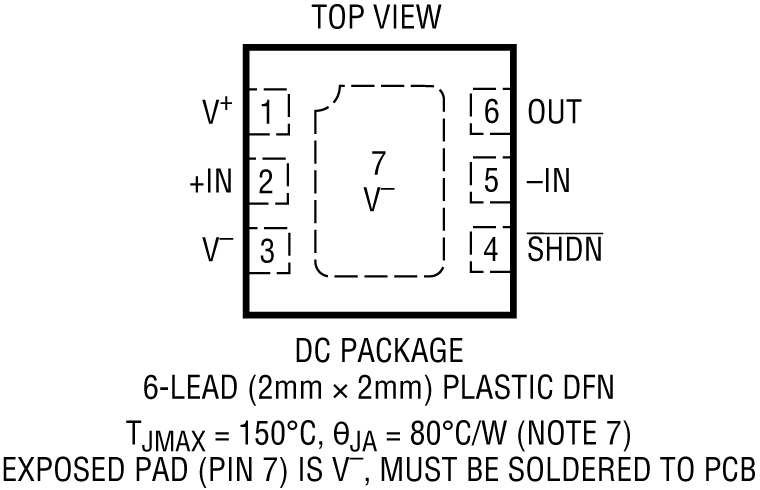

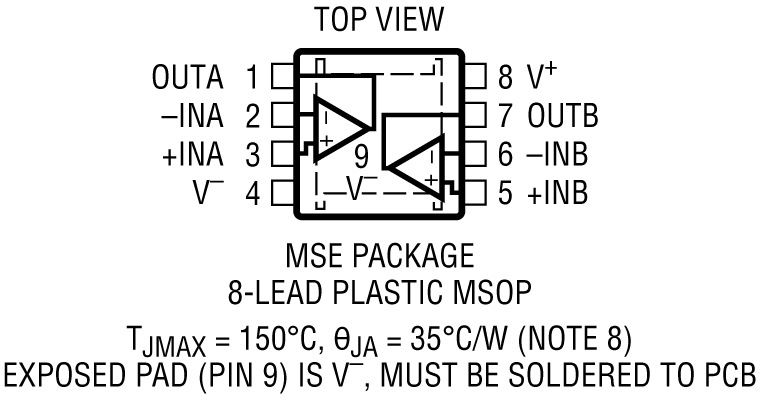

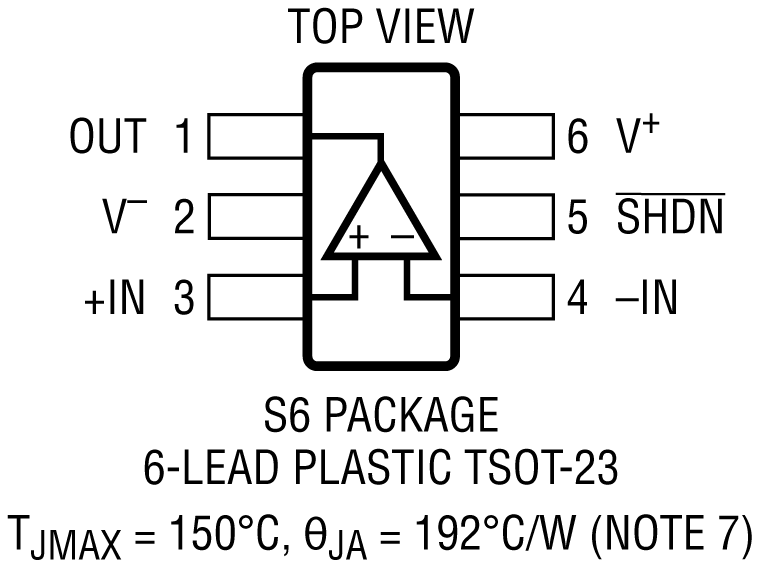

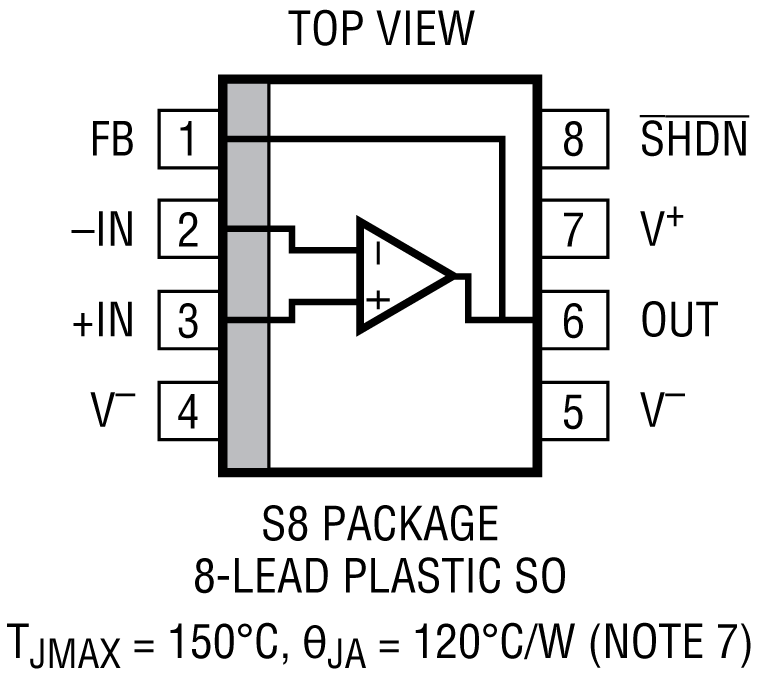

单通道版本采用 8 引脚 SOIC、TSOT-23 和 DC-6 封装，双通道版本采用 DD10 和 MS8 封装

产品详情和应用

LTC6228/LTC6229均为单通道/双通道极快、低噪声轨到轨输出、单位增益稳定运算放大器。它们的增益带宽积为890MHz，压摆率为500V/μs。折合到输入端的低电压噪声仅为0.88nV/√Hz，且低失真性能在4V_P-P下高于−100dB（甚至适合高达2MHz的大信号），使其非常适合需要高动态范围并处理高压摆率信号的应用，如驱动模数转换器。其他特性包括关断和使能/禁用内部偏置电流消除能力以优化噪声性能。

LTC6228系列将低失调、低失调漂移、高增益和高CMRR相结合，使其成为宽动态范围应用的更好选择。

LTC6228系列保持了2.8V至11.75V电源电压的出色性能，且这些器件的额定电源电压为3V、5V和10V(±5V)。该运算放大器具有延伸至负电源轨的输入范围和包含整个电源范围的输出范围，可以支持宽摆动信号和单电源供电。

针对空间受限的PCB布局，LTC6228采用2mm × 2mm DF
