特性

• 低输入偏置电流：50 pA（最大值）
• 失调电压
  1.5 mV（最大值，ADA4062-2 B级）
  2.5 mV（最大值，ADA4062-2 A级）
• 失调电压漂移：4 μV/°C（典型值）
• 压摆率：3.3 V/μs（典型值）
• 共模抑制比（CMRR）：90 dB（典型值）
• 低电源电流：165μA（典型值）
• 高输入阻抗
• 单位增益稳定
• 封装：SOIC、MSOP、LFCSP和TSSOP

产品详情和应用

ADA4062-2和ADA4062-4分别为具有业界领先性能的双通道和四通道JFET输入放大器。二者具有低功耗、低失调电压、低漂移和超低偏置电流特性。ADA4062-2 B级（SOIC封装）的典型失调电压低至0.5 mV，失调漂移为4 μV/°C，偏置电流为2 pA。

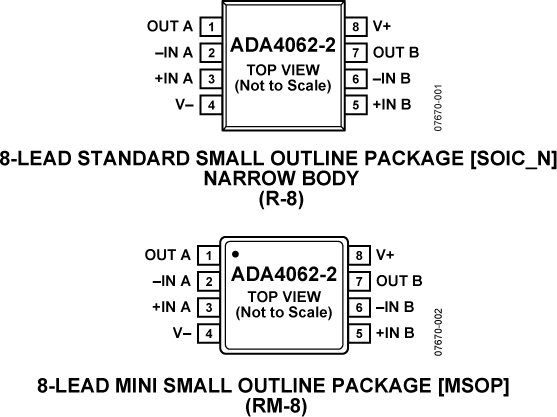

ADA4062系列的额定温度范围为−40°C至+125°C扩展工业温度范围。ADA4062-2提供8引脚SOIC、8引脚MSOP和10引脚LFCSP（1.6 mm × 1.3 mm × 0.55 mm）无铅封装，ADA4062-4则提供14引脚TSSOP无铅封装。
