特性

• 转换速率：7V/μs (典型值)
• 增益-带宽乘积：14MHz (典型值)
• 快速稳定至 0.01%
       2V 阶跃至 200µV：900ns (典型值)
       10V 阶跃至 1mV：2.2µs (典型值)
• 在所有封装中均可提供卓越的 DC 精度
       输入失调电压：275µV (最大值)
       输入失调电压漂移：6µV/°C (最大值)
       输入失调电流：30nA (最大值)

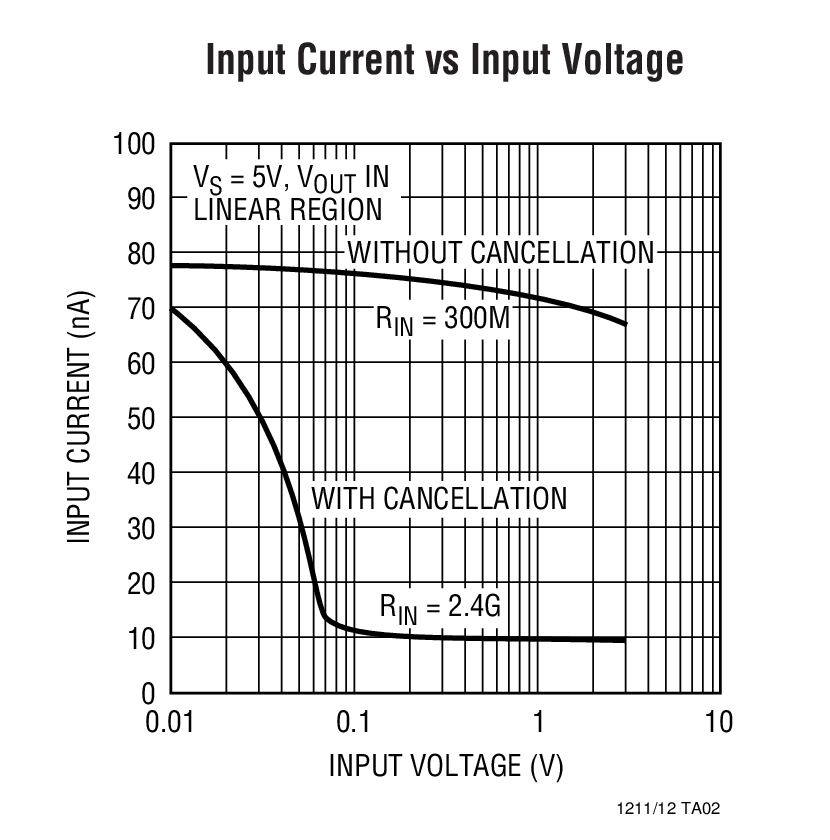

       输入偏置电流：125nA (最大值)
       开环增益：1200V/mV (最小值)
• 单电源操作
       输入电压范围包括地电位
       输出可在吸收电流的同时摆动至地电位
• 低输入噪声电压：12nV/√Hz (典型值)
• 低输入噪声电流：0.2pA/√Hz (典型值)
• 规格在 3.3V、5V 和 ±15V
• 大的输出驱动电流：20mA (最小值)
• 每个放大器的低电源电流：1.8mA (最大值)

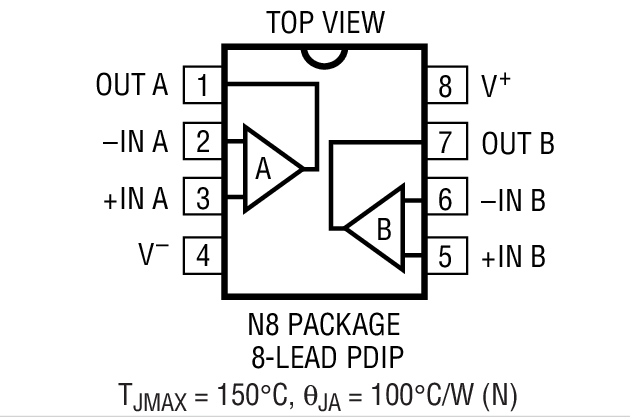

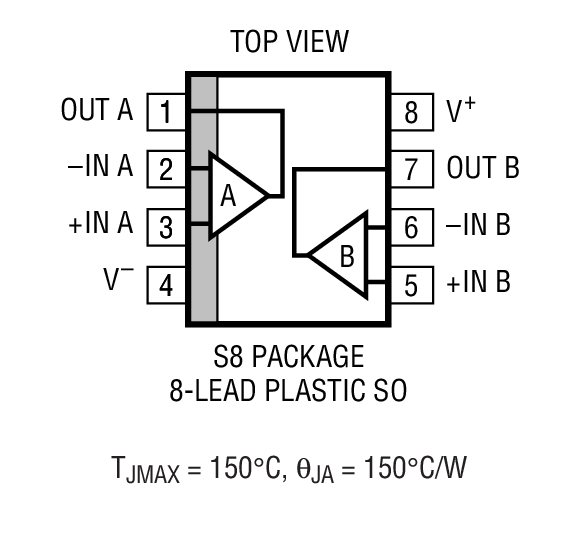

• 双通道器件采用 8 引脚 DIP 封装和 SO-8 封装

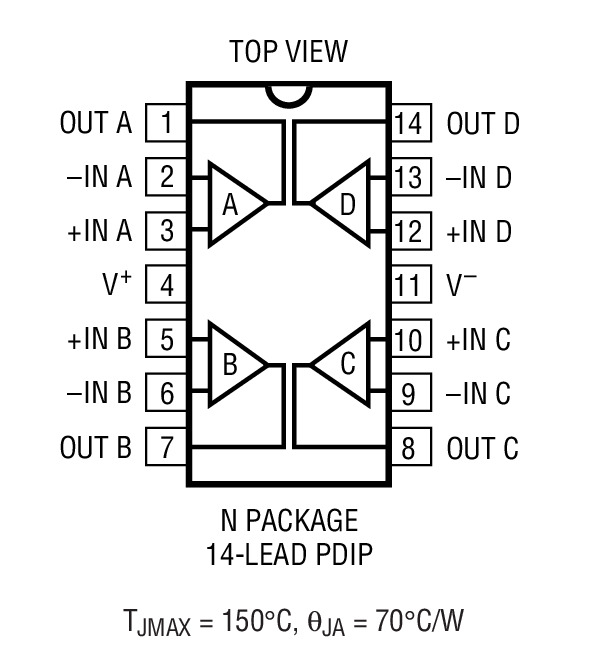

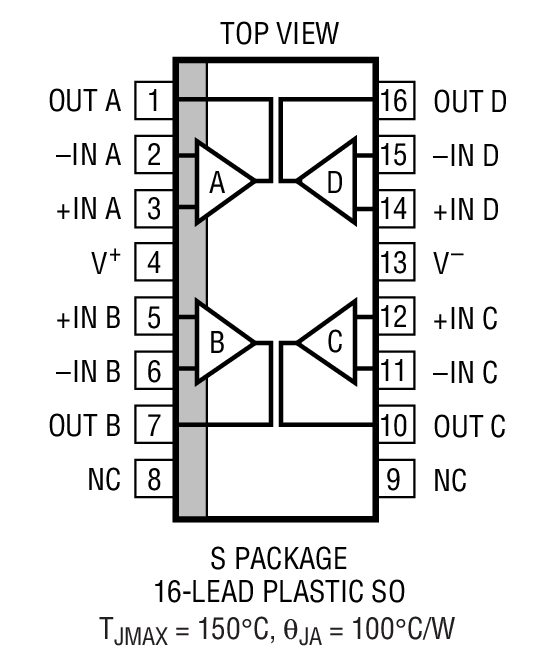

• 四通道器件采用 14 引脚 DIP 封装和窄体 SO-16 封装
• 注：对于需要较高转换速率的应用，请参见 LT1213 / LT1214 和 LT1215 / LT1216 的产品手册



产品详情和应用

LT^®1211 是一款双通道、单电源精准运放，其具有一个 14MHz 增益-带宽乘积和一个 7V/μs 转换速率。LT1212 是同一款放大器的四通道版本。LT1211 / LT1212 的 DC 精度免除了大多数系统中所需的修整，同时可提供单电源放大器中并不常见的高频性能。

LT1211 / LT1212 采用任何高于 2.5V 和低于 36V (总值) 的电源工作。这两款放大器规格在单 3.3V、单 5V 和 ±15V 电源，而且每个放大器仅需 1.3mA 的静态电源电流。输入可被驱动至电源电压范围以外，而不会导致损坏或输出的相位倒置。最小输出驱动电流为 20mA，非常适合驱动低阻抗负载。

• 2.5V 全标度 12 位系统：V_OS ≤ 0.45LSB
• 10V 全标度 16 位系统：V_OS ≤ 1.8LSB
• 有源滤波器
• 光电二极管放大器
• DAC 电流至电压放大器
• 电池供电型系统
