特性

• 轨至轨输入和输出
• 经 100% 测试的低电压噪声：

  • 在 1kHz 时的典型值为 3.2nV/√Hz
  • 在 1kHz 时的最大值为 4.5nV/√Hz

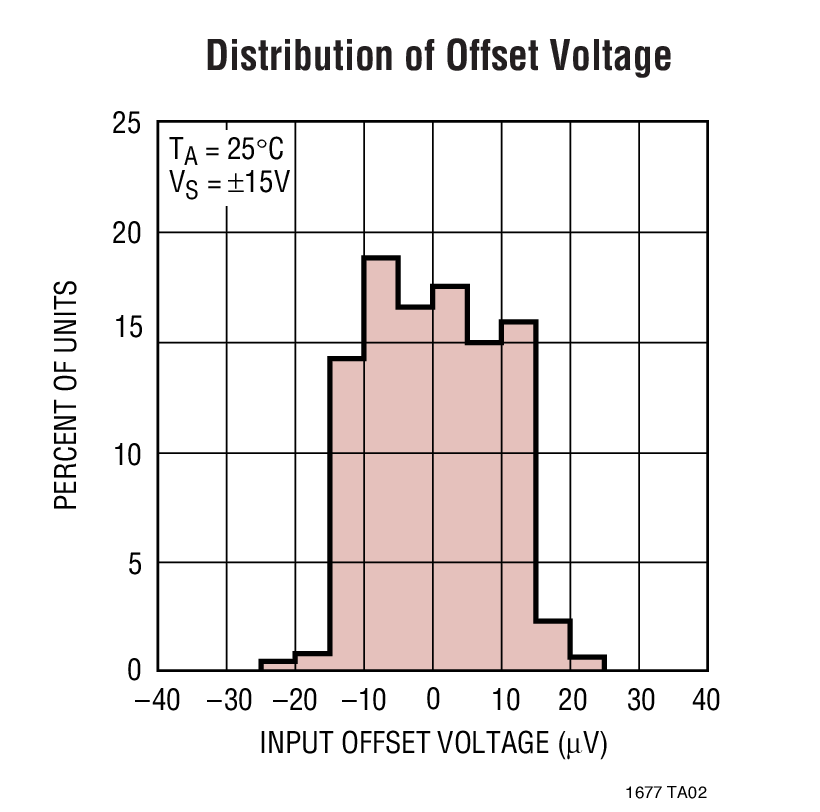

• 失调电压：60μV (最大值)
• 低的 V_OS 漂移：0.2μV/°C (典型值)
• 低的输入偏置电流：20nA (最大值)
• 宽电源范围：3V 至 ±18V
• 高的 A_VOL：7V/μV (最小值)，R_L = 10k
• 高 CMRR：109dB (最小值)
• 高 PSRR：108dB (最小值)
• 增益带宽乘积：7.2MHz
• 转换速率：2.5V/μs
• 工作温度范围：–40°C 至 85°C



产品详情和应用

LT^®1677 具有轨至轨运算放大器可提供的最低噪声性能：3.2nV/√Hz 宽带噪声、13Hz 的 1/f 拐角频率和 0.1Hz 至 10Hz 频率范围内的 90nV 峰至峰噪声。低噪声与出色的精度相结合：20μV 失调电压和 0.2μV/°C 漂移、130dB 共模和电源抑制以及 7.2MHz 增益带宽乘积。共模范围超过电源电压达 100mV。

LT1677 的电压增益极高 ，在驱动一个 10k 负载时为 1,900,000 (典型值)。

在器件的设计、加工和测试过程中，对多项关键参数整体分布的优化给予了特殊的关注。因此，与同类竞争轨至轨放大器相比，其规格指标有了引人注目的改善。

• 低噪声信号处理
• 微伏 (μV) 级准确度门限检测
• 应变仪放大器
• 磁头前置放大器
• 直接耦合音频增益级
• 红外线探测器

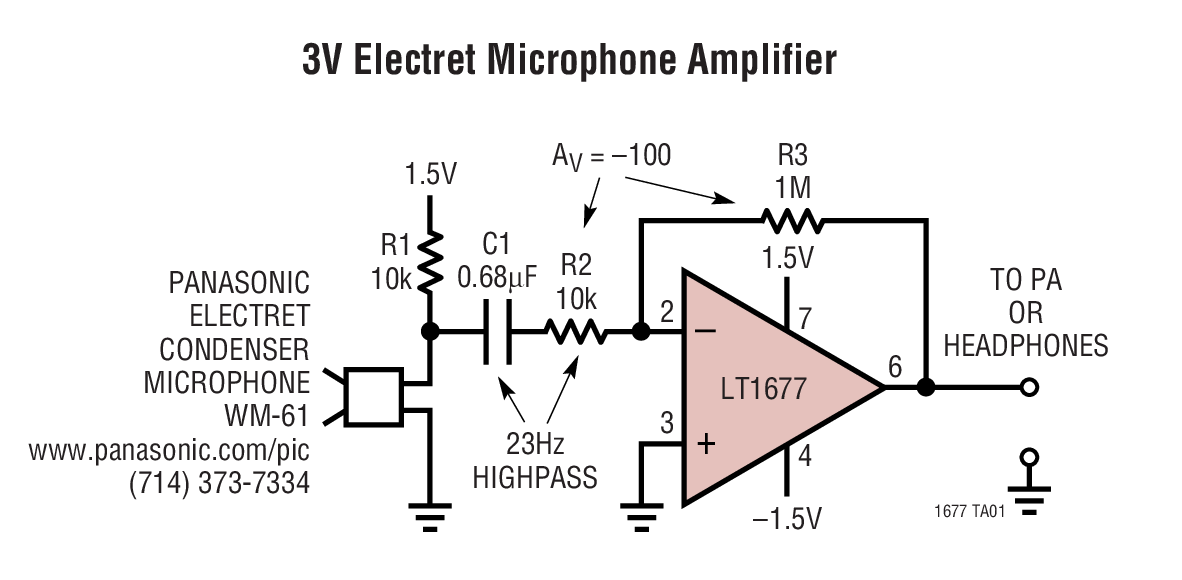

• 电池供电型传声器
