特性

• 12MHz 增益带宽

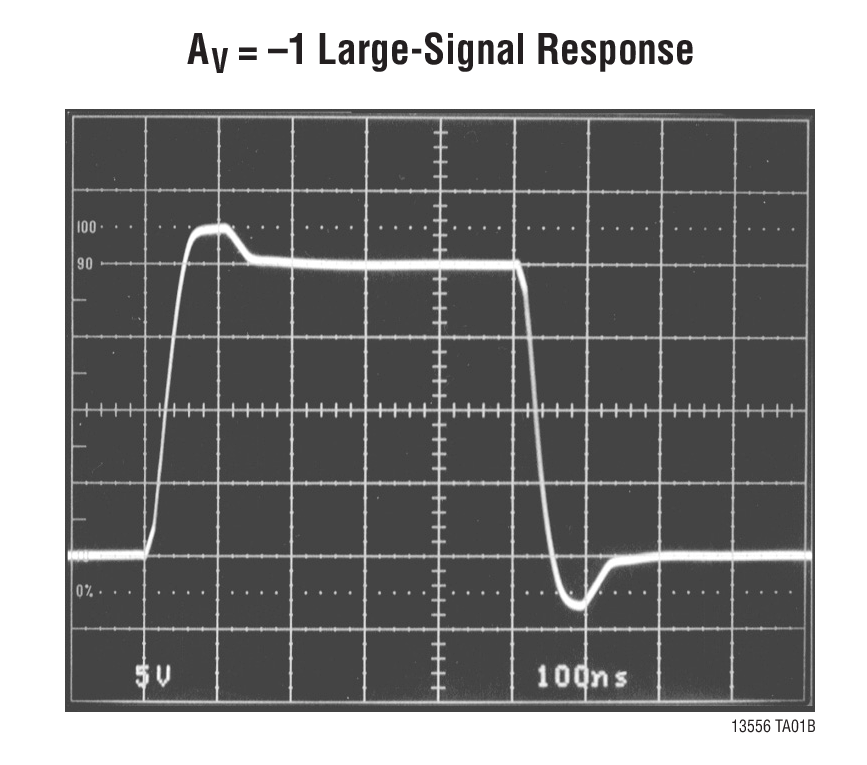

• 400V/μs 转换速率
• 每个放大器的最大电源电流为 1.25mA
• 稳定的单位增益
• C-Load^™ 运算放大器用于驱动所有的容性负载
• 10nV/√Hz 输入噪声电压
• 800μV 最大输入失调电压
• 300nA 最大输入偏置电流
• 70nA 最大输入失调电流
• 12V/mV 最小 DC 增益，R_L = 1k
• 230ns 稳定时间 (至 0.1%)，10V 阶跃
• 280ns 稳定时间 (至 0.01%)，10V 阶跃
• ±12V 最小输出摆幅 (驱动 500Ω 负载)
• ±2.75V 最小输出摆幅 (驱动 150Ω 负载)
• 规格在 ±2.5V、±5V 和 ±15V

产品详情和应用

LT^®1355 / LT1356 是双路和四路、低功率、高速运算放大器，具有出色的 AC 和 DC 性能。与具有相似带宽的同类器件相比，这些放大器具有低得多的电源电流和较高的转换速率。所采用的电路拓扑结构是一个电压反馈放大器，并具有匹配的高阻抗输入以及电流反馈放大器的转换性能。高转换速率和单级设计提供了超卓的稳定特性，使电路成为数据采集系统的理想选择。每个输出可驱动一个 500Ω 负载至 ±12V (采用 ±15V 电源) 和一个 150Ω 负载至 ±2.75V (采用 ±5V 电源)。这两款放大器可在采用任何容性负载的情况下保持稳定，因而使其成为缓冲应用的合适之选。

LT1355 / LT1356 隶属于一个快速、高性能放大器系列，该系列采用了上述独特的拓扑结构，并运用了凌力尔特公司的先进互补双极型加工工艺。如需 LT1355 / LT1356 的单路放大器版本，请查阅 LT1354 的产品手册。如需具有更高电源电流的较高带宽器件，请查阅 LT1357 ~ LT1365 的产品手册。当每个放大器的电源电流为 2mA、4mA 和 6mA 时，可提供 25MHz、50MHz 和 70MHz 的带宽。以上每款放大器都可提供单路、双路和四路版本。

• 宽带放大器
• 缓冲器

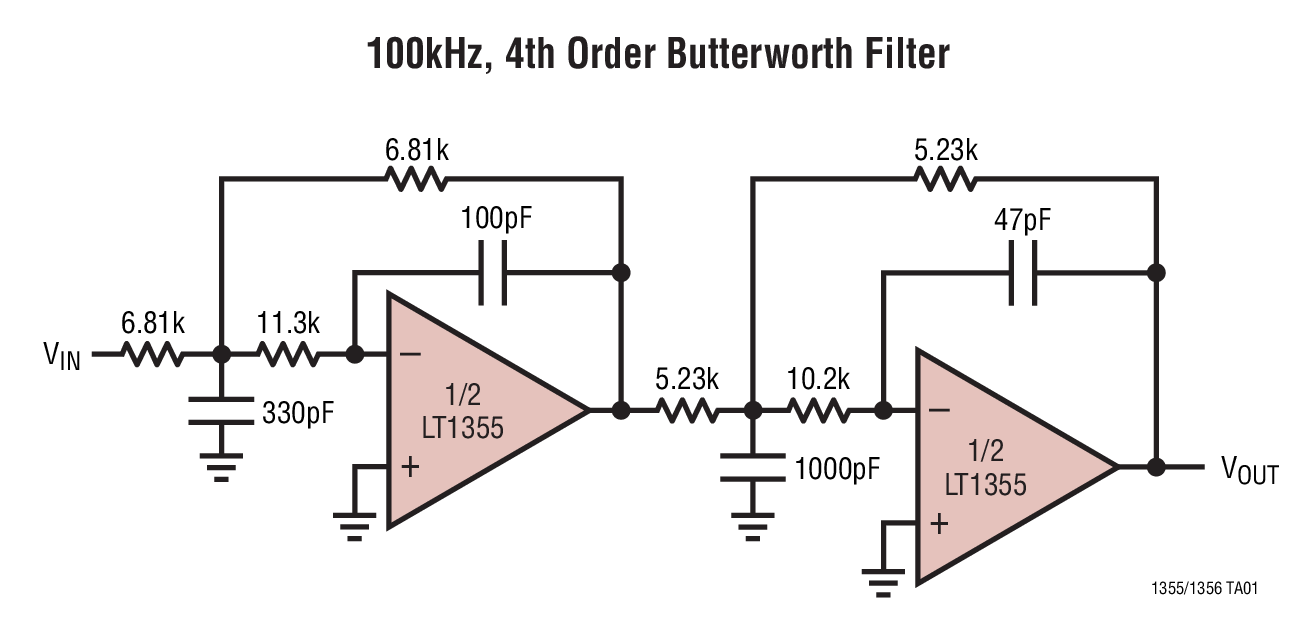

• 有源滤波器
• 数据采集系统
• 光电二极管放大器
