ADI亚德诺 LTC2063 产品介绍
2026-03-09
0次
特性
- 低电源电流：最大 2μA（每个放大器）
- 失调电压：5μV（最大值）
- 失调电压漂移：0.02μV /°C（最大值）
- 输入偏置电流：
- 3 pA（典型值）
- 30 pA（最大值）， –40°C ~ 85°C
- 100 pA（最大值）， –40°C ~ 125°C
- 集成 EMI 滤波器（1.8 GHz 时可抑制 114 dB）
- 关断电流：最大 170 nA（每个放大器）
- 轨到轨输入和输出
- 工作电压范围：1.7 V ~ 5.25 V
- AVOL：140 dB（典型值）
- 低电量上电，适用于占空比应用
- 额定温度范围：
- –40°C ~ 85°C
- –40°C ~ 125°C
- SC70、TSOT-23、MS8 和 DFN 封装
产品详情和应用
LTC2063/LTC2064/LTC2065为单通道、双通道和四通道低功耗、零漂移、20kHz放大器。LTC2063/LTC2064/LTC2065支持以极低功耗实现高分辨率测量。

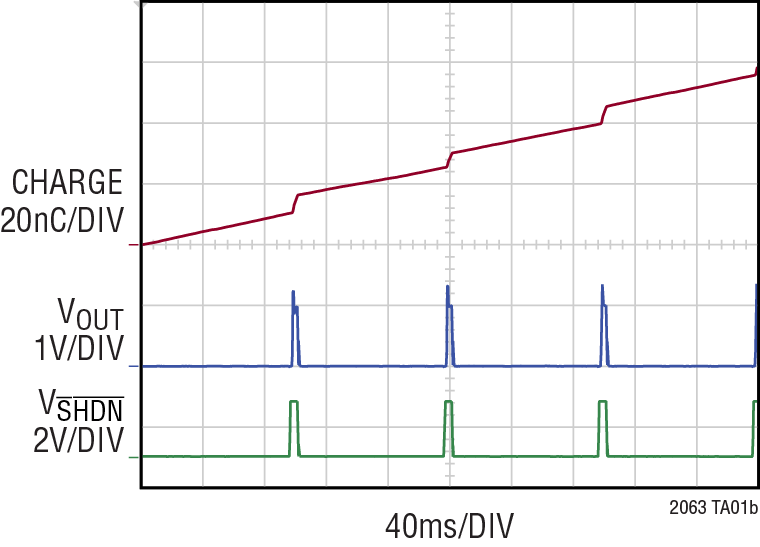

每个放大器的典型电源电流为1.4µA，最大值为2µA。可用关断模式已经过优化，可较大限度地降低占空比应用中的功耗，并且上电期间的电荷损耗很低，系统总功耗得以降低
LTC2063/LTC2064/LTC2065的自校准电路可实现非常低的输入失调（最大5µV）和失调漂移(0.02µV/°C)。最大输入偏置电流仅为 20pA，在整个额定温度范围内不超过 100pA。LTC2063/LTC2064/LTC2065的极低输入偏置电流允许在反馈网络中使用节省功耗的高值电阻。
凭借超低静态电流和出色的精度，LTC2063/LTC2064/LTC2065可作为便携式、能量收集和无线传感器应用中的信号链构建模块。

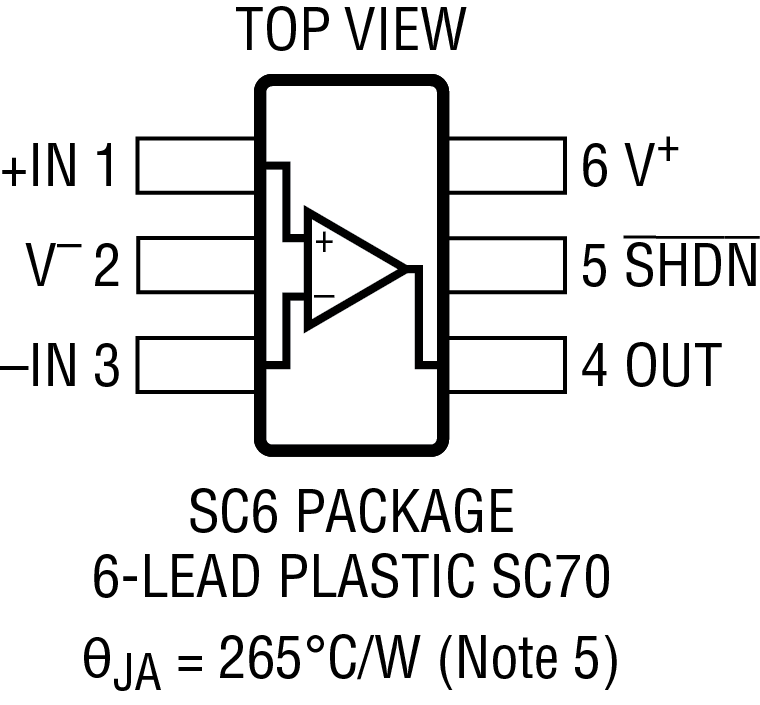

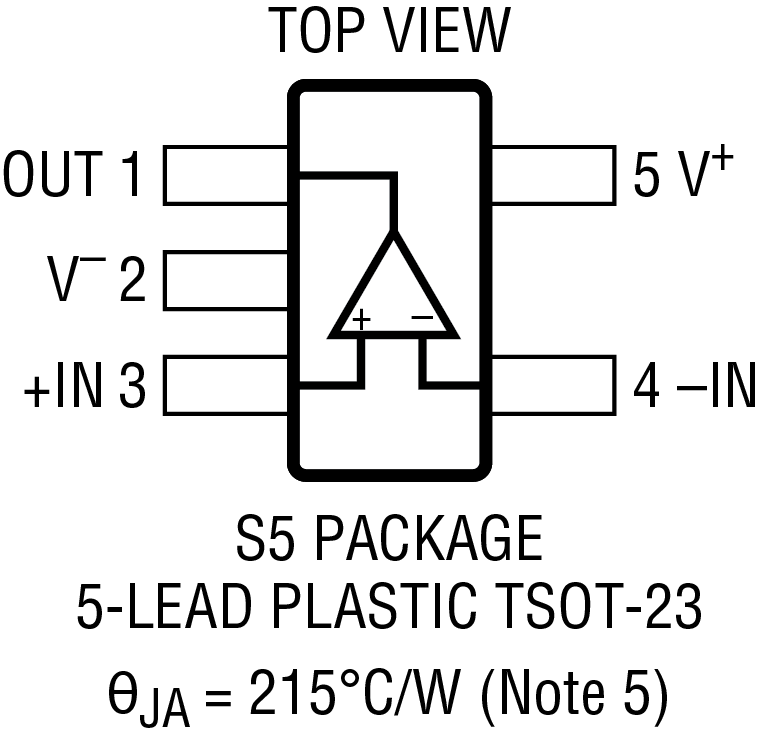

LTC2063 采用 6 引脚 SC70 和 5 引脚 TSOT-23 两种封装。LTC2064 采用 8 引脚 MSOP 和 10 引脚 DFN 两种封装。LTC2065提供14引脚TSSOP和16引脚3mm × 3mm QFN两种封装。这些器件的额定温度范围为 –40°C 至 85°C 和 –40°C 至 125°C。
应用
- 无线 Mesh 网络中的信号调理
- 便携式仪器仪表系统
- 低功耗传感器调理

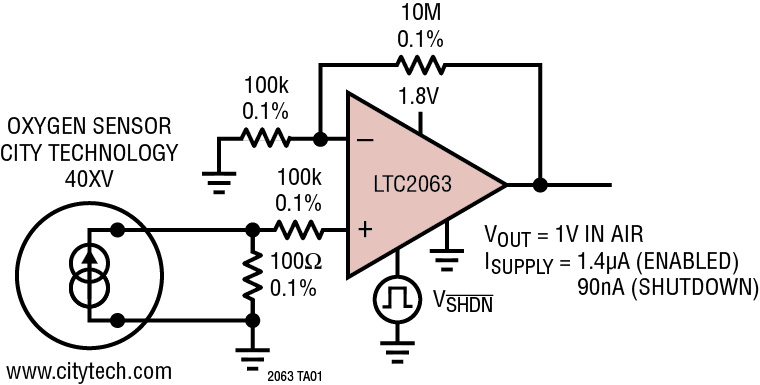

- 气体探测
- 温度测量
- 医疗仪器
- 能量采集应用
- 低功耗电流检测
