特性

• 低噪声电压：0.95nV/√Hz (100kHz)
• 增益带宽乘积：

  • LT6200 / LT6201 165MHz A_V = 1
  • LT6200-5 800MHz A_V ≥ 5
  • LT6200-10 1.6GHz A_V ≥ 10

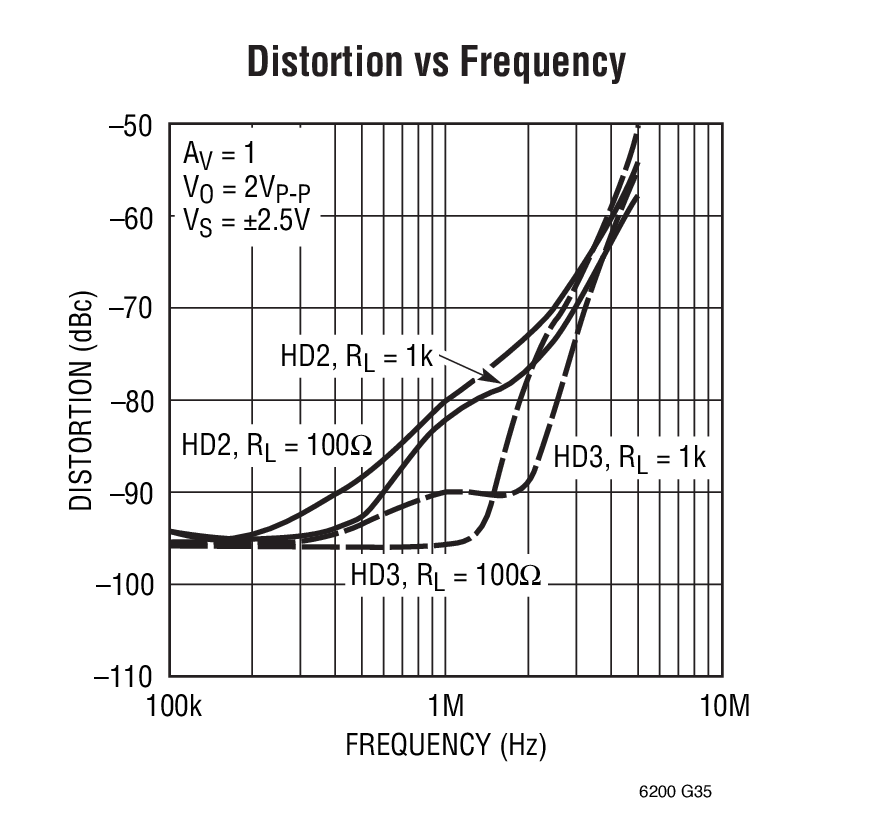

• 低失真：-80dB (在 1MHz，R_L = 100Ω)
• 两个 LT6201 在纤巧的 DFN 封装
• 输入共模范围包括两个电源轨
• 轨至轨输出摆幅
• 低失调电压：1mV (最大值)
• 宽电源范围：2.5V 至 12.6V
• 输出电流：60mA (最小值)
• 工作温度范围：-40ºC 至 85ºC
• 电源关断、热停机功能
• SO-8 和扁平 (1mm) ThinSOT^™ 封装

产品详情和应用

LT^®6200 / LT6201 是单通道和双通道超低噪声、轨至轨输入和输出、单位增益稳定的运算放大器，具有 0.95nV/√Hz 的噪声电压。这些放大器集非常低噪声、165MHz 增益带宽和 50V/μs 转换速率于一身，并专为低电压信号调理系统而优化。一个停机引脚负责在待机条件下减小电源电流，而热停机电路则用于保护器件免遭过载条件的损坏。

LT6200-5 / LT6200-10 是专为较高增益应用而优化的单通道放大器，实现了较高的增益带宽和转换速率。LT6200 系列在采用 2.5V 至 12.6V 电源时能够维持其性能，并针对 3V、5V 和 ±5V 电源拟订了技术规格。

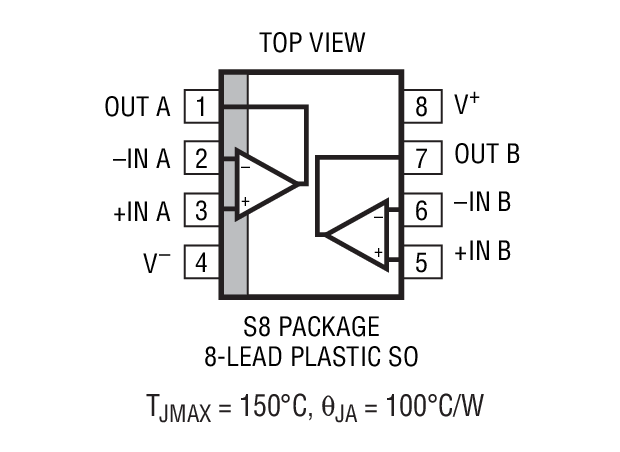

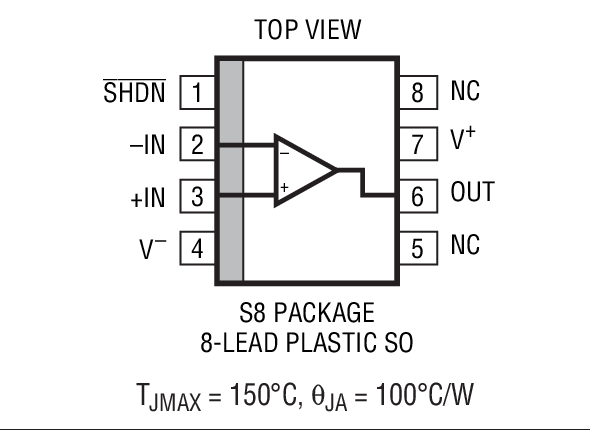

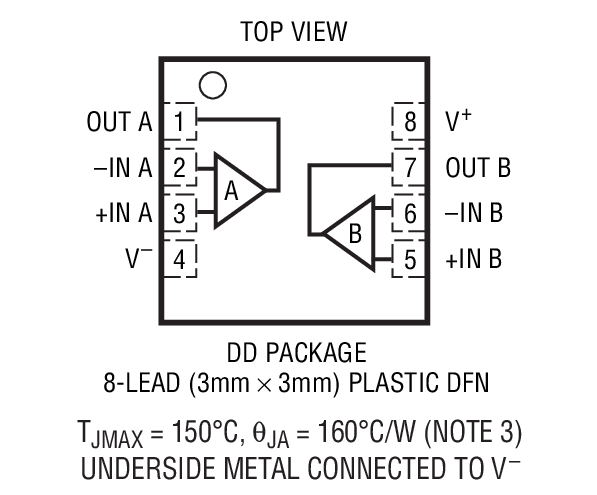

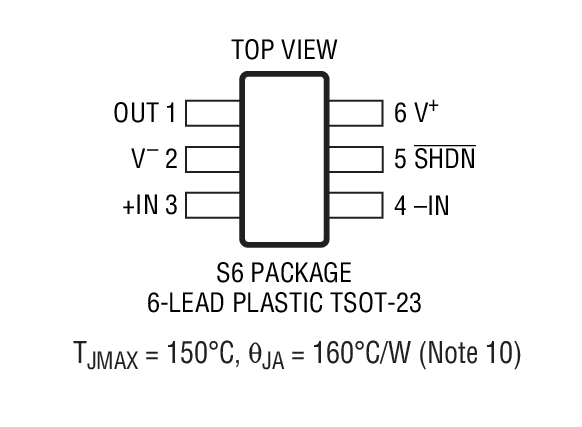

为了实现紧凑的电路板布局，LT6200 / LT6200-5 / LT6200-10 采用了 6 引脚 ThinSOT ^{和 8 引脚 SO 封装。双通道器件 LT6201 采用一种具标准引出脚配置的 8 引脚 SO 封装和一种纤巧、双侧引脚细间距无引线封装 (DFN)。这些放大器可被用来直接替代许多高速运放，以改善输入 / 输出范围和噪声性能。}

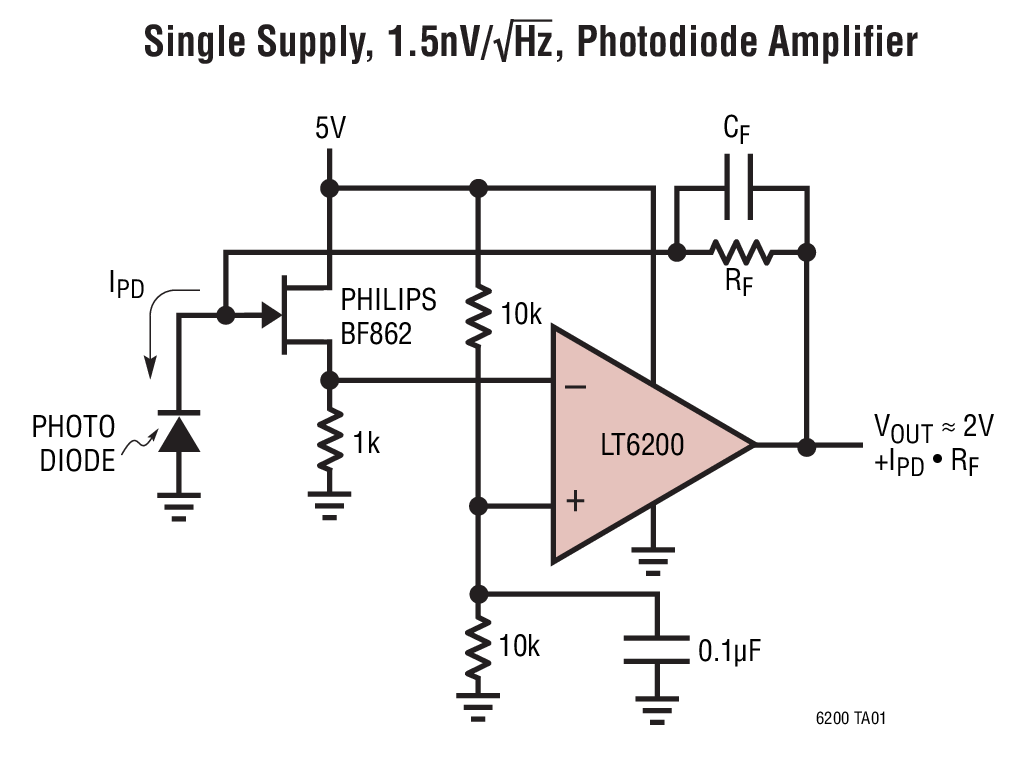

• 跨阻抗放大器
• 低噪声、信号处理
• 有源滤波器
• 轨至轨缓冲放大器
• 驱动 A/D 转换器
