特性

• 单电源供电：3.0 V至30 V
• 宽输入电压范围
• 轨到轨输出摆幅
• 低电源电流：每个放大器200 μA
• 宽带宽：1.4 MHz
• 高相位余量： 69°
• 压摆率：0.4 V/μs
• 低失调电压：1.50 mV（最大值）
• 无反相
• 过压保护（OVP）
  高于/低于供电轨25 V（±5 V时）
  高于/低于供电轨12 V（±15 V时）

产品详情和应用

ADA4092-4是一款微功耗、单电源、1.2 MHz带宽放大器，具有轨到轨输入与输出特性。 该器件保证可采用+3.0 V至+30 V单电源供电以及1.5 V至15 V双电源供电。

ADA4092-4具有独特的输入级，输入电压可以安全地超过任一电源电压，而不会发生反相或闩锁；这称为过压保护（OVP）。

具体应用包括便携式电信设备、电源控制与保护，以及具有宽输出范围的传感器接口。 要求采用轨到轨输入放大器的传感器包括霍尔效应传感器、压电传感器和阻性传感器。

利用轨到轨输入和输出摆幅，举例而言，设计人员可以在单电源系统中构建多级滤波器，并保持高信噪比（SNR）。

ADA4092-4的额定温度范围为−40°C至+125°C扩展工业温度范围。ADA4092-4属于ADI公司不断扩展的36 V、低功耗运算放大器系列（见数据手册中表1）。

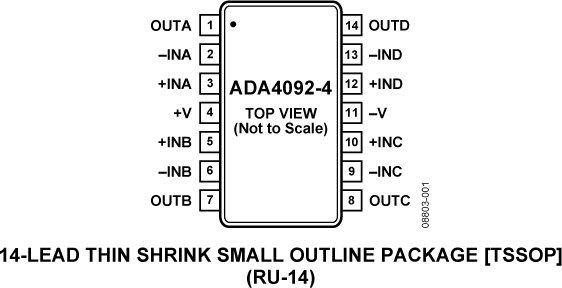

ADA4092-4采用14引脚TSSOP表贴封装。

应用

• 工业过程控制
• 电池供电仪器仪表
• 电源控制和保护
• 电信
• 远程传感器
• 低压应变计放大器
• DAC输出放大器
