ADI亚德诺_LT1122_产品介绍

ADI亚德诺 LT1122 产品介绍

2026-03-09 0次

特性

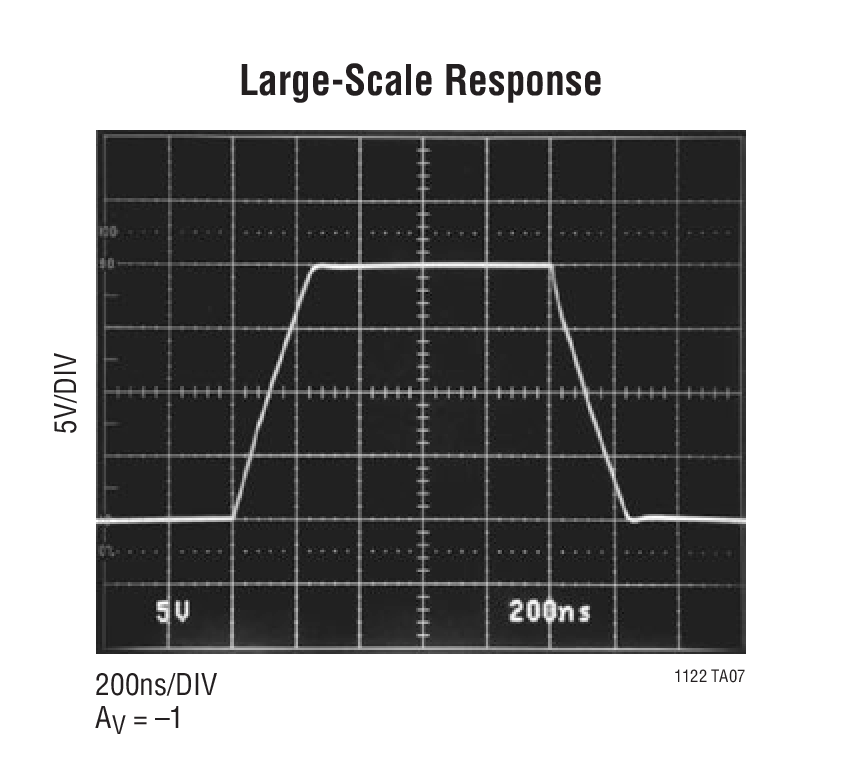

经 100% 测试的稳定时间 (至 1mV，在求和节点，10V 阶跃)：340ns (典型值)，540ns (最大值)
采用固定的反馈电容器进行测试
摆率：60V/μs (最小值)
增益带宽积：14MHz
功率带宽 (20V_P-P)：1.2MHz

具稳定的单位增益；相位裕量为 60°
输入失调电压：600μV (最大值)
输入偏置电流：25ºC 时的最大值为 75pA；70ºC 时的最大值为600pA
输入失调电流：25ºC 时的最大值为 40pA；70ºC 时的最大值为 150pA
低失真

产品详情和应用

LT^®1122 JFET 输入运算放大器兼具高速度和精准性能。

一种独特的多栅 JFET 工艺较大限度地减小了栅极串联电阻和栅极至漏极电容，有利于实现宽带宽性能，并且不会损害 JFET 晶体管匹配。

该器件的摆率为80V/μs，并可在 340ns 的时间里实现稳定。LT1122 在内部进行补偿以获得稳定的单位增益，而且其在电源电流仅为 7mA 的情况下拥有一个 14MHz 的带宽。LT1122 的高速度使其成为实现 12 位数据转换和采集系统之快速稳定的理想选择。

另外，LT1122 120μV 的失调电压和 500,000 的电压增益还可支持准确度达 12 位的应用。

10pA 的输入偏置电流和 4pA 的失调电流与其速度性能相结合，使得 LT1122 能够在诸如高速采样及保持放大器、峰值检波器和积分器等应用中使用。

应用

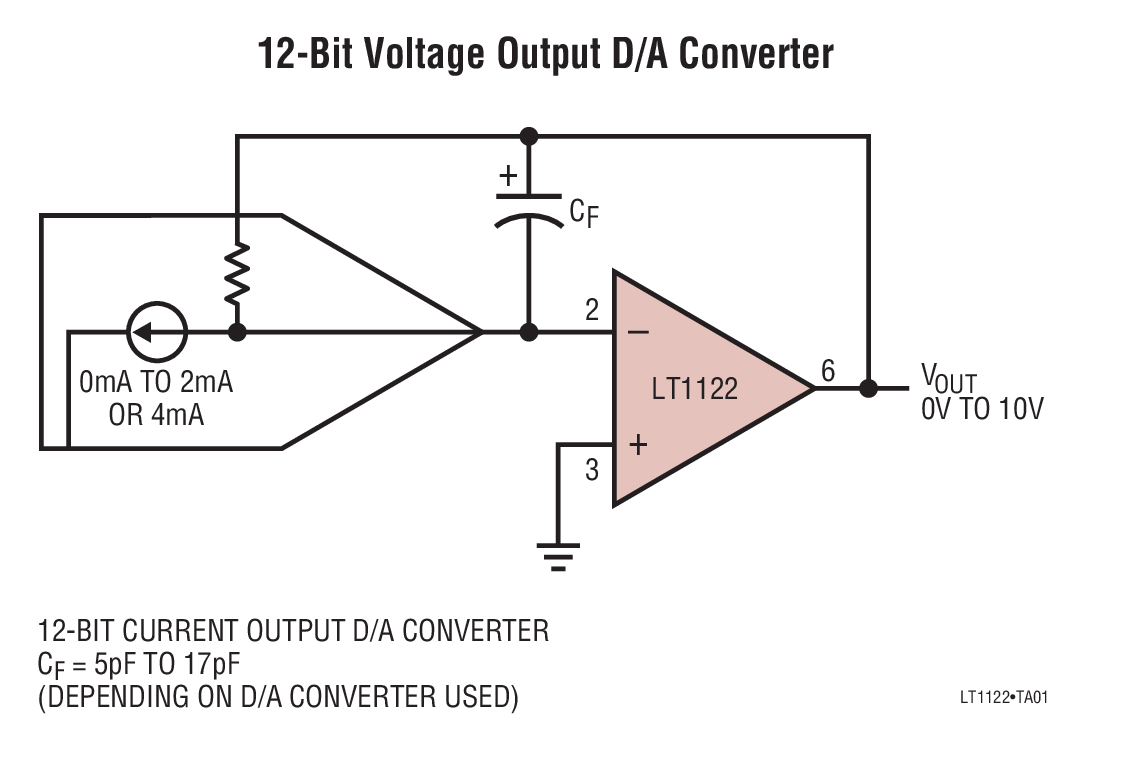

快速 12 位 D/A 输出放大器
高速缓冲器
快速采样及保持放大器
高速积分器
电压至频率转换器
有源滤波器
对数放大器
峰值检波器
