特性

• 电压反馈型
• 宽输出摆幅
  18.4 V峰峰值差分,（R_LOAD, _DIFF = 20 Ω ，12 V电源）
• 高输出电流
  线性输出电流：450 mA峰值
• 低失真
  −65 dBc（8b型，20.4 dBm）
  −55 dBc（17a型，14.5 dBm）
• 高速
  带宽：85 MHz(AV _DIFF = 5)

产品详情和应用

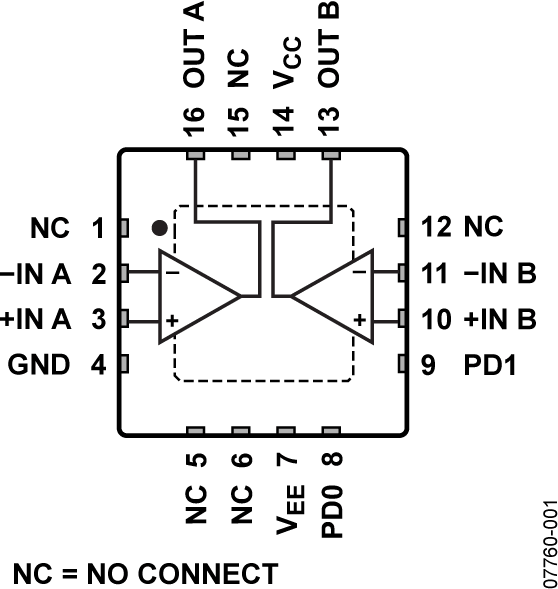

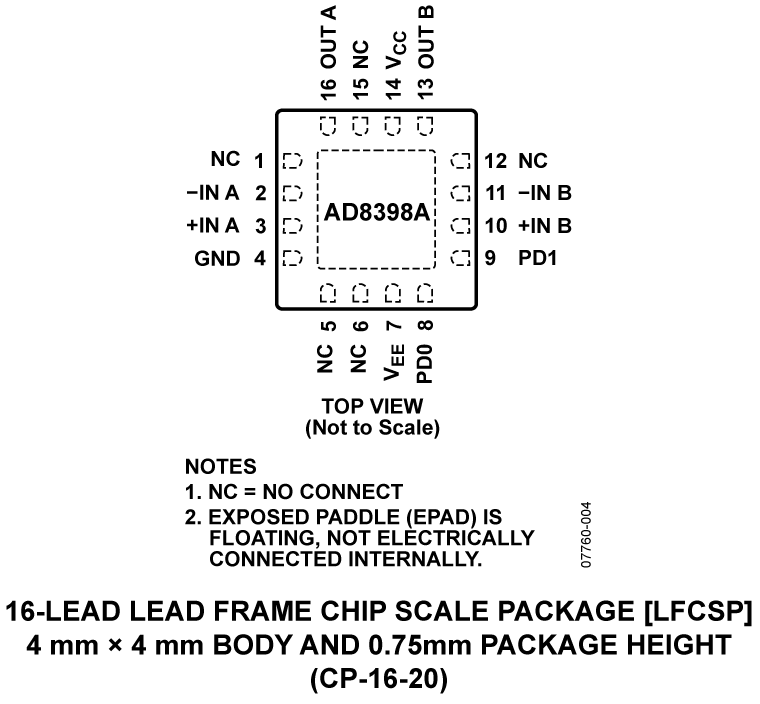

AD8398A内置两个高速电压反馈型运算放大器。当配置为差分线路驱动器时，该器件是ADSL2+、VDSL2和电源线路通信(PLC)应用的理想选择。它具有高输出电流、高带宽、快速压摆率以及出色的MTPR和共模稳定性。该器件采用散热增强型4 mm × 4 mm、16引脚LFCSP封装。

AD8398A通过两个CMOS兼容型控制引脚PD0和PD1提供电源管理功能。利用这些引脚可以选择四种工作模式之一：全功率、中等功率、低功率或完全关断。关断模式下，静态电源电流降至0.7 mA。

AD8398A的工作温度范围为−40°C至+85°C工业温度范围。

应用

• ADSL2+/VDSL2 CO/CPE线路驱动器
• PLC 线路驱动器
• 消费型xDSL调制解调器
• 双绞线线路驱动器
