特性

• 低输入失调电压：125 µV（最大值）
• 低输入失调电压漂移
  • 0.2 µV/°C（典型值）
  • 1.5 µV/°C（最大值）
• 超低电源电流：每个放大器500 µA
• 额定电源电压：VS= 3 V、5 V、±5 V
• 高速性能
  • −3 dB带宽：105 MHz
  • 压摆率：160 V/µs
  • 0.1%建立时间：35 ns
• 轨到轨输出
• 欲了解更多特性，请参考数据手册

• 下载ADA4805-2-EP数据手册
• 扩展工业温度范围：-55℃至+125℃
• 受控制造基线
• 封装/测试厂
• 制造厂
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/16621 DSCC图纸号

产品详情和应用

ADA4805-1/ADA4805-2为高速电压反馈、轨到轨输出放大器，具有500 µA极低静态电流，是低功耗、高分辨率数据转换系统的理想选择。尽管功耗很低，但这些器件仍能提供出色的整体性能。 它们具有105 MHz高带宽（增益为+1）、160 V/µs高压摆率和125 µV（最大值）低输入失调电压。

关断引脚可将静态电源电流进一步降至2.9 µA。 对于电源敏感型应用，关断模式可提供极快的开启时间(3 µs)。 从而使用户能够在ADC样本之间关断放大器，以实现放大器功耗的动态管理。

ADI公司专利的超快速互补双极性(XFCB)工艺可实现低电压和低电流噪声（5.9 nV/√Hz，0.6 pA/√Hz）。 ADA4805-1/ADA4805-2的工作电源电压范围为±1.5 V至±5 V，并采用3 V和5 V单电源供电，是高速、低功耗仪器的理想选择。

ADA4805-1提供6引脚SOT-23和6引脚SC70两种封装。 ADA4805-2提供8引脚MSOP封装。 这些放大器的额定工作温度范围为−40℃至+125℃工业温度范围。

应用

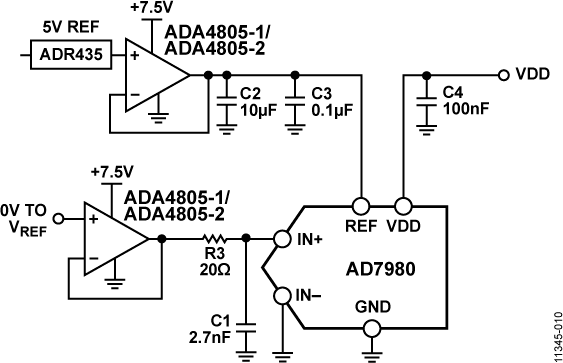

• 高分辨率、高精度模数转换器(ADC)驱动器
• 电池供电仪器仪表
• 微功耗有源滤波器
• 便携式POS终端机
• 有源RFID读卡器
• 光电倍增管
• ADC基准电压缓冲器
