特性

• 每路放大器具有750nA的超低电流
• +1.8V的超低电源电压
• 地电位输入共模范围
• 输出满摆幅
• 灌出或吸入11mA负载电流
• 过载输入无相位反转
• 高达120dB的开环电压增益
• 低于500µV的输入失调电压
• 9kHz增益带宽积(MAX4470/MAX4471/MAX4472)
• 40kHz增益带宽积(MAX4464/MAX4474)
• 250pF (最小)容性负载驱动

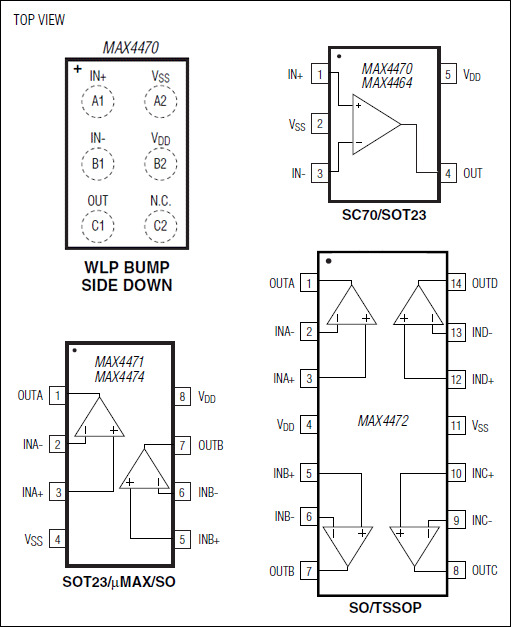

• 提供微型、6焊球WLP、5引脚SC70和8引脚SOT23封装

产品详情和应用

MAX4464/MAX4470/MAX4471/MAX4472/MAX4474系列微功耗运算放大器工作电压范围为+1.8V至+5.5V，仅吸取750nA的电源电流。MAX4470系列产品具有地电位输入及满摆幅输出特性。超低电源电流、低电压及满摆幅输出等特性使这些运算放大器非常适合单节锂离子(Li+)电池或两节NiCd电池或碱性电池供电系统。

MAX4464/MAX4470/MAX4471/MAX4472/MAX4474放大器在100kΩ 负载时，能够驱动输出电压至电源摆幅的4mV以内，+5V供电时吸入或灌出电流11mA。这些放大器提供同相或反相放大，单路MAX4470、双路MAX4471以及四路MAX4472为单位增益稳定；单路MAX4464和双路MAX4474闭环稳定增益≥ +5V/V。这些放大器提供节省空间的SC70、SOT23、µMAX®和TSSOP四种封装。

应用

• 刻度计
• 电池供电系统
• 蜂窝手机
• 数码相机(DIGICAM)
• 静电计放大器
• 血糖表
• GPS方案
• IP摄像机
• 微功耗
• MP3和便携式媒体播放器
• 寻呼机及蜂窝电话
• pH计
• 便携式仪表
• 远端检测
• 太阳能供电系统
• 温度监控器
