特性

• 电压反馈型放大器
  非常适合ADSL和ADSL2+中央局(CO)、用户端设备(CPE)应用
  支持高电流差分应用
• 低功耗工作
  单电源或双电源供电：10 V (± 5 V)至24 V (± 12 V)
  总静态电源电流：5.5 mA（全功率ADSL和ADSL2+ CO应用）
  电源电流可调，使功耗降至最低
• 高输出电压和电流驱动
  峰值输出驱动电流：400 mA
  差分输出电压：44 V峰峰值
• 低失真
  MTPR：−70 dBc（26 kHz至1.1 MHz）
  MTPR：−65 dBc（1.1 MHz至2.2 MHz）
• 高速：差分压摆率：260 V/μs

产品详情和应用

AD8390A是一款高输出电流、低功耗差分放大器，特别适合ADSL和ADSL2+等数字用户线路系统中的中央局(CO)驱动器接口应用。完全偏置工作模式下，该驱动器可向低阻抗负载提供20.4 dBm输出功率，同时能补偿混合和变压器插入损耗以及后部端接电阻。

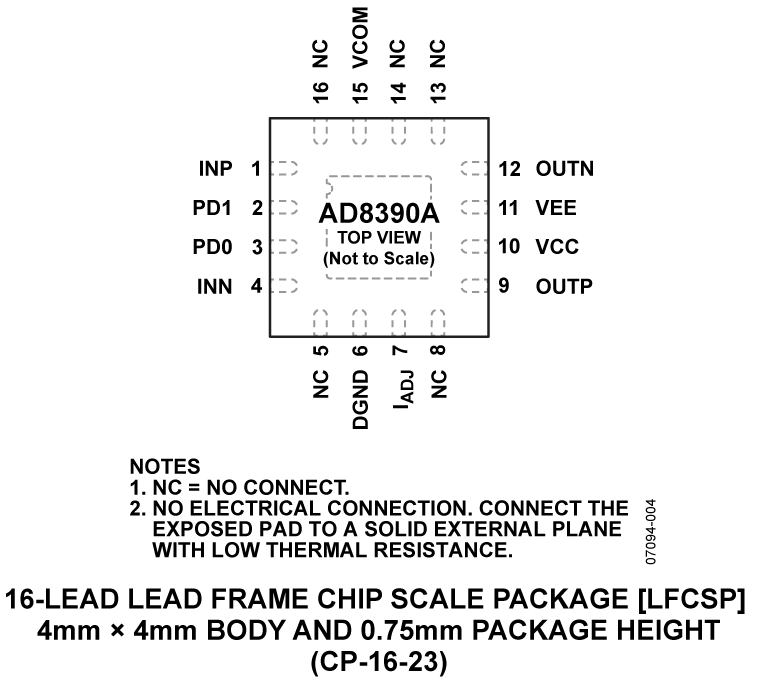

AD8390A采用散热增强型16引脚LFCSP封装。偏置电流的控制非常灵活。

通过两路数字输入（PD0和PD1）可以选择四种功耗模式，提供三种驱动器偏置电平和一种省电状态。此外，可以利用IADJ引脚精密调整静态电流，以定制AD8390A的性能。

低功耗、高输出电流、高输出电压摆幅以及稳定可靠的散热封装，使得AD8390A能够用作ADSL、ADSL2+和专有xDSL系统中的中央局线路驱动器，以及其它要求差分放大器的高电流应用。

应用

• ADSL/ADSL2+ CO 和CPE线路驱动器
• xDSL 线路驱动器
• 高电流差分放大器
