特性

• 易于使用
  低功耗
  电源电流：1 mA（电源V_s=5 V时功耗为5 mW）
• 高速、快速建立(5 V)
  –3 dB带宽：300 MHz (G = +1)
  –3 dB带宽：180 MHz (G = +2)
  压摆率：2000 V/µs
  0.1%建立时间：29 ns
• 单电源供电，
  额定电源电压：5 V
• 良好的视频特性
  (R_L = 1 kΩ, G = +2)
  0.1 dB增益平坦度：25 MHz
  差分增益误差：0.02%
  差分相位误差：0.06°
• 低失真
  最差谐波：-70 dBc (5 MHz)
  最差谐波：-62 dBc (20 MHz)

产品详情和应用

AD8011是一款极低功耗、高速放大器，采用+5 V或±5 V电源供电。该器件具有宽带宽、低失真和低功耗特性，非常适合用作通用放大器。它也可以替代功耗较高的高速放大器。该放大器为电流反馈型，0.1 dB增益平坦度为25 MHz；采用5 V单电源供电时，差分增益和相位误差分别为0.02%和0.06°。因此，AD8011特别适合专业视频电子设备应用，例如相机、视频切换器或任何高速便携式设备。此外，低失真和快速建立特性则使它成为8/10/12位高速模数转换器的理想缓冲器件。

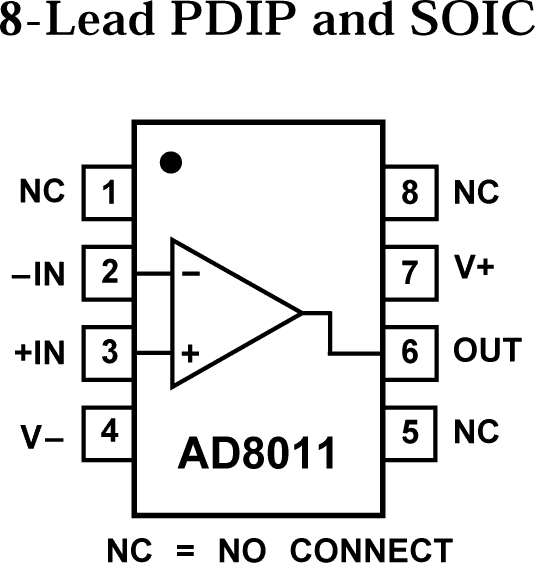

AD8011的功耗极低，最大仅1 mA，并且可以采用5 V至12 V单电源供电。该器件提供8引脚小型PDIP和8引脚SOIC两种封装。这些特性均非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。

AD8011的额定温度范围为-40°C至+85°C工业温度范围。

本产品可提供评估板，订购型号为：AD8011-EB。评估板的原理图和布局参见产品数据手册。
