特性

• 低成本
• 易于使用的电压反馈型架构
• 高速
  -3 dB带宽：300 MHz (G = +1)
  压摆率：1400 V/µs
  0.1%建立时间：20 ns
  低失真：-72 dBc (10 MHz)
  低噪声：6 nV/√Hz
  低直流误差：V_OS最大为5mV，输入偏置电流最大为1.2 µA
• 小型封装
• 高输出驱动电流：60 mA以上
• 出色的视频特性
  (R_L = 150 Ω, G = +2)
  0.1 dB增益平坦度：40 MHz
  差分增益误差：0.01%
  差分相位误差：0.02°
• 驱动4个视频负载(37.5 Ω)的差分增益和差分相位误差分别为0.02%和0.1°
• 低功耗，±5 V电源，每个放大器的典型电源电流为5 mA

产品详情和应用

AD8055(单路)电压反馈型放大器不仅能提供电流反馈型放大器通常具有的带宽和压摆率，而且易于使用、成本低廉。

尽管AD8055成本很低，但仍能提供出色的整体性能。对于视频应用，它驱动150 Ω负载的差分增益和相位误差分别为0.01%和0.02°，驱动四个视频负载(37.50 Ω)时，差分增益和相位误差分别为0.02%和0.1 AD8055(单路)电压反馈型放大器不仅能提供电流反馈型放大器通常具有的带宽和压摆率，而且易于使用、成本低廉。

该器件的0.1 dB增益平坦度为40 MHz，宽带宽达300 MHz，压摆率为1400 V/µs，建立时间20 ns，因此适合各种高速应用。

AD8055仅需5 mA(每个放大器典型值)的电源电流，采用±5 V双电源或+12 V单电源供电，负载电流可达60 mA以上。它提供8引脚小型PDIP、8引脚SOIC和5引脚SOT-23三种封装。这些特性均非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。这款放大器采用R-8、N-8和RM-8封装时，工作温度范围为-40°C至+125°C扩展温度范围。

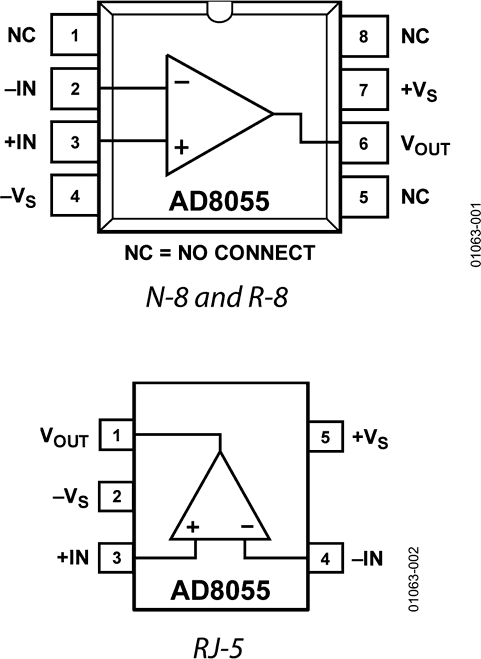

AD8055(单路)：PDIP-8、SOIC-8和SOT-23-5封装

AD8056(双路)：PDIP-8、SOIC-8和MSOP-8封装
