特性

• 经 100% 测试的低电压噪声：

  • 2.7nV/√Hz (典型值)
  • 4.2nV/√Hz (最大值)
• 转换速率：4.5V/μs (典型值)
• 增益带宽积：12.5MHz (典型值)

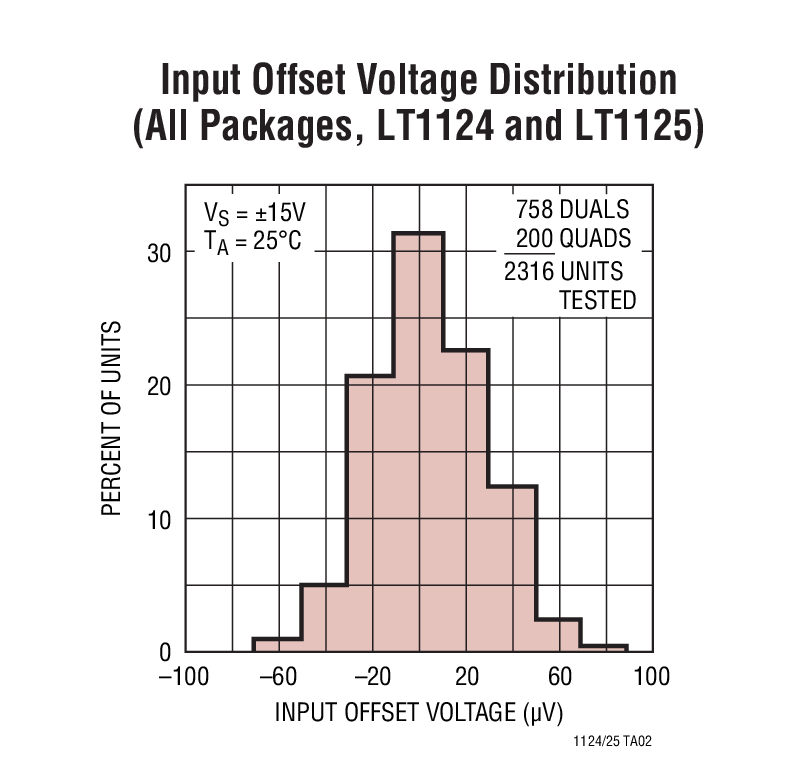

• 失调电压：

  • 优级：70μV (最大值)
  • 低级：100μV (最大值)
• 高电压增益：5,000,000 (最小值)
• 每个放大器的电源电流：2.75mA (最大值)
• 共模抑制：112dB (最小值)
• 电源抑制：116dB (最小值)

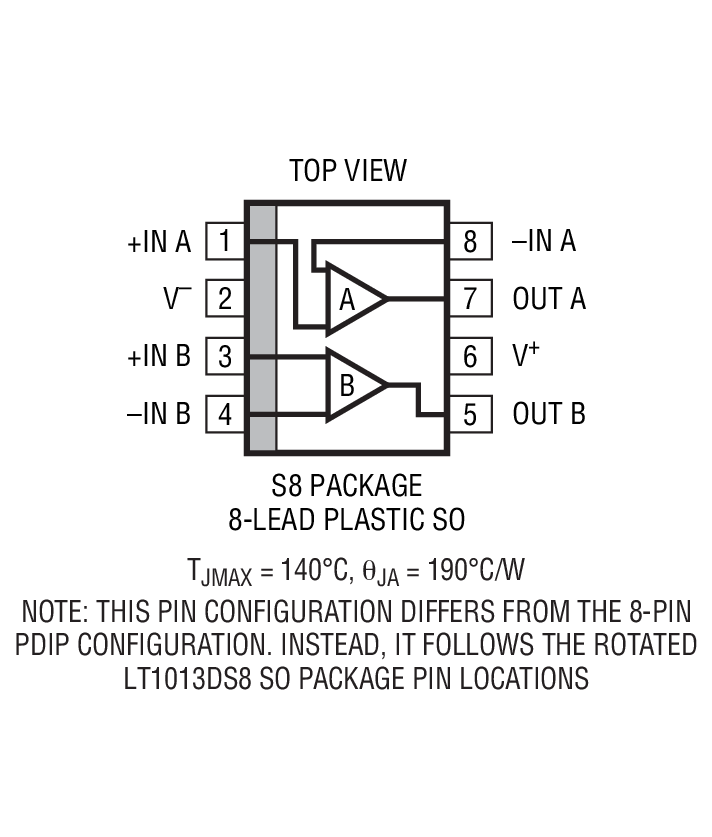

• 采用 8 引脚 SO 封装



产品详情和应用

LT^®1124 双路和 LT1125 四路器件是高性能运放，与业界标准的 OP-27 运放以及同类竞争的 OP-270 / OP-470 运放相比，这两款器件提供了较高的增益、转换速率和带宽。此外，LT1124 / LT1125 还具有低于 OP-27 的 I_B 和 I_OS；低于 OP-270 / OP-470 的 V_OS 和噪声。

在器件的设计、加工和测试过程中，对多项关键参数整体分布的优化给予了特殊的关注。对每个单独放大器的转换速率、增益带宽和 1kHz 噪声进行了全面的测试。因此，与同档次的竞争运算放大器相比，即使是成本最低的器件等级 (LT1124C 和 LT1125C) 其规格指标也取得了引人注目的改善。

LT1124 的功耗仅为两个 OP-27 运算放大器的一半。由于在一个 8 引脚 SO 封装中实现了低功率和高性能，因而使得 LT1124 成为表面贴装型系统和板级空间受限场合的首选。

如果需要这些器件的去补偿型版本 (具有高 3 倍的转换速率和带宽)，请查阅 LT1126 / LT1127 的产品手册。

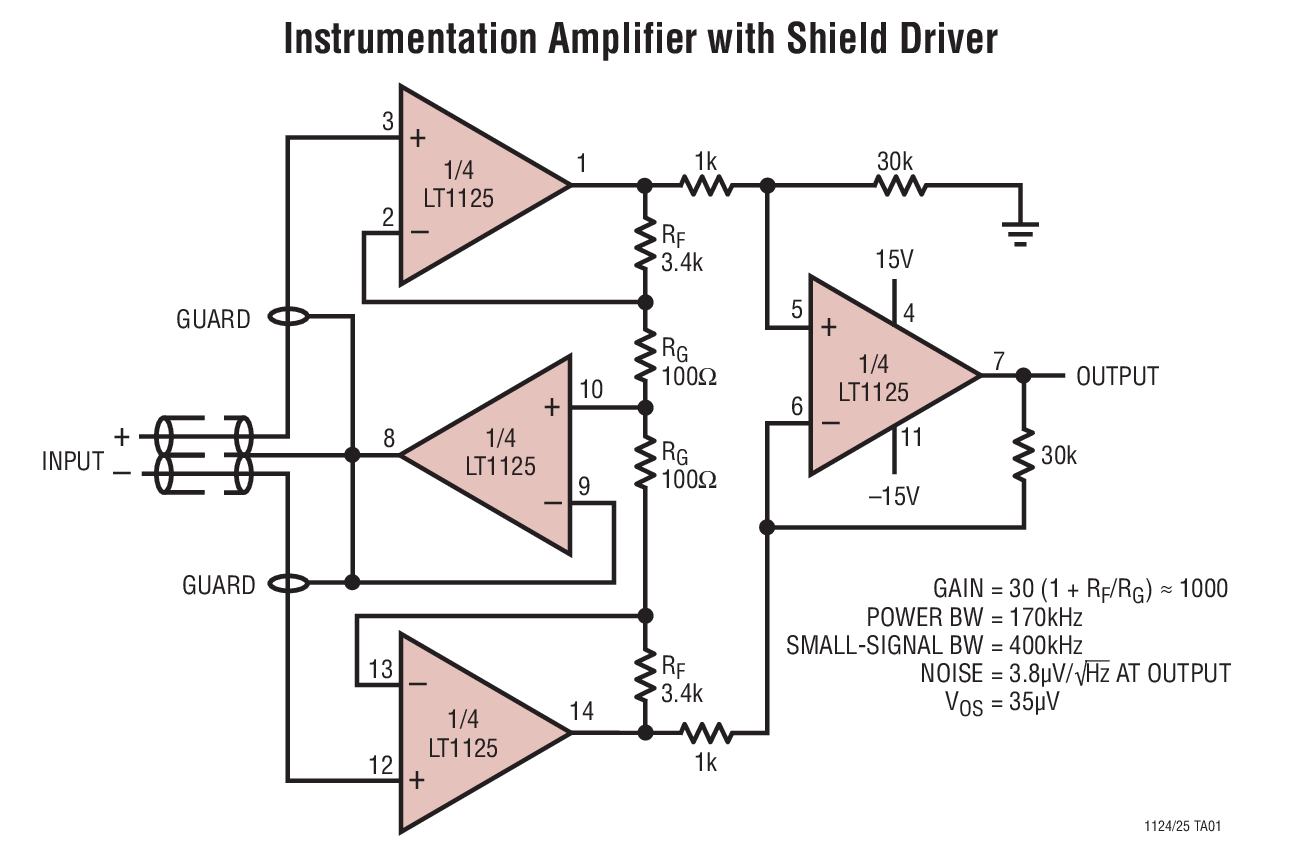

• 两运放或三运放型仪表放大器
• 低噪声信号处理
• 有源滤波器
• 微伏 (μV) 级准确度的门限检测
• 应变仪放大器
• 直接耦合音频增益级
• 磁头前置放大器
• 红外线探测器
