特性

• 出色的视频性能，
  差分增益和相位误差分别为0.01%和0.05°
• 高速
  3 dB带宽：130 MHz (G = +2)
  压摆率：450 V/µs
  0.01%建立时间：80 ns
• 低功耗
  电源电流：15 mA(最大值)
• 高输出驱动能力
  输出电流：每个放大器50 mA(最小值)
  特别适合驱动后部端接电缆
• 灵活选择电源
  额定电源电压：+5 V、±5 V和±15 V
  输出摆幅：±3.2 V
  (最小值，150 Ω负载，V_S = ±5 V)
• 出色的直流性能
• 输入失调电压：2.0 mV

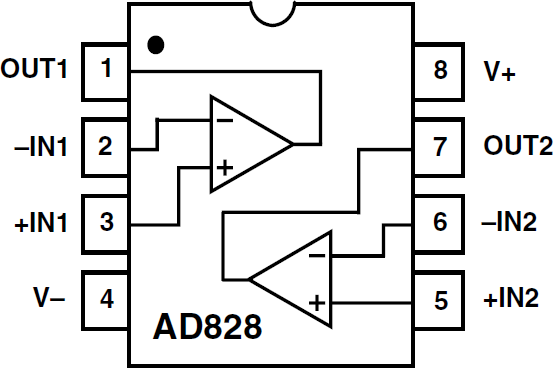

• 采用8引脚SOIC和8引脚塑料小型DIP封装

产品详情和应用

AD828是一款低成本、双路视频运算放大器，专门针对要求增益为+2或更大以及高输出驱动能力(例如电缆驱动)的视频应用进行了优化。它具有低功耗、单电源供电能力以及出色的差分增益与相位误差特性，特别适合对功耗敏感的应用，如摄像机和专业视频设备等。

AD828的0.1 dB增益平坦度为40 MHz，差分增益和相位误差分别为0.01%和0.05°，每个放大器的输出电流为50 mA；这些出色的视频特性使它成为视频应用的理想选择。此外，还具有130 MHz增益带宽和450 V/µs压摆率，可用于许多高速应用，包括视频监控器、CATV、彩色复印机、图像扫描仪和传真机等。

AD828采用+5 V单电源和±5 V至±15 V双电源供电。除了可以灵活选择电源，AD828还具有极低的电源电流(15 mA)以及在各种电源条件下的出色交流特性，因此非常适合许多要求严苛且对功耗敏感的应用。

AD828是电压反馈型运算放大器，可以作为出色的增益级(G > +2)或有源滤波器用于高速视频系统中，0.1%建立时间为45 ns，最大输入失调电压仅2 mV。

AD828提供低成本、8引脚塑料小型DIP和SOIC两种封装。
