特性

• OP07 型性能
  失调电压：20 µV（最大值）
  失调电压漂移：0.6 µV/°C（最大值）
• 极低偏置电流
  25°C: 100 pA （最大值）
  –55°C至+125°C: 250 pA （最大值）
• 低电源电流：600 µA（最大值）
• 高共模抑制：114 dB（最小值）
• 扩展工业温度范围：
  –40°C至+85°C

产品详情和应用

OP-97是工业标准精密放大器OP-07的低功耗型替代产品，其性能符合OP-07所设定的标准，而电源电流仅为600 µA，不到后者的1/6。失调电压低至25 µV，温度漂移小于0.6 µV/°C。在大多数电路中，不需要外部失调调整。

相对于OP-07，该器件在多个方面做了改进。突出之处是偏置电流，它在整个军用温度范围内始终低于250 pA。OP-97非常适合用于必须在高温下工作的精密长期积分器或采样保持电路。

共模抑制和电源抑制也得到了改进，最小值为114 dB，而且共模或电源电压范围更宽。出色的电源抑制(PSR)、±2.25 V至±20 V额定电源电压范围以及极低的电源要求，使得OP-97成为便携式电池供电仪器的优选。

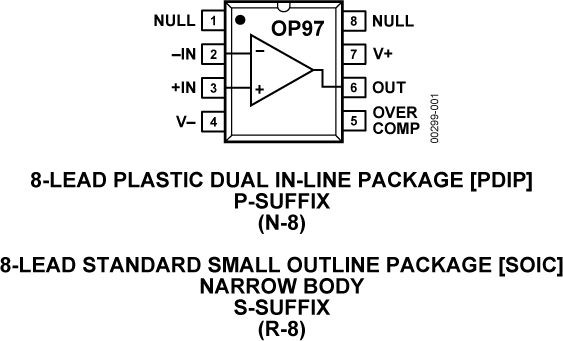

OP-97的引脚排列符合OP-07标准，零点电位计连接在引脚1与引脚8之间，游标与V+相连。该器件可以升级使用725、OP05、OP07、OP12和1012型放大器的电路设计。在无零点校准或零点校准电路已被消除的电路中，该器件可以取代741型放大器。
