特性

• 超低输入偏置电流
  • 60 fA（最大值，AD549L）
  • 100 fA（最大值，AD549K）
  • 250 fA（最大值，AD549J）
• 在整个共模电压范围内，保证输入偏置电流符合额定性能
• 低失调电压
  • 0.50 mV（最大值，AD549K）
  • 1.00 mV（最大值，AD549J）
  <


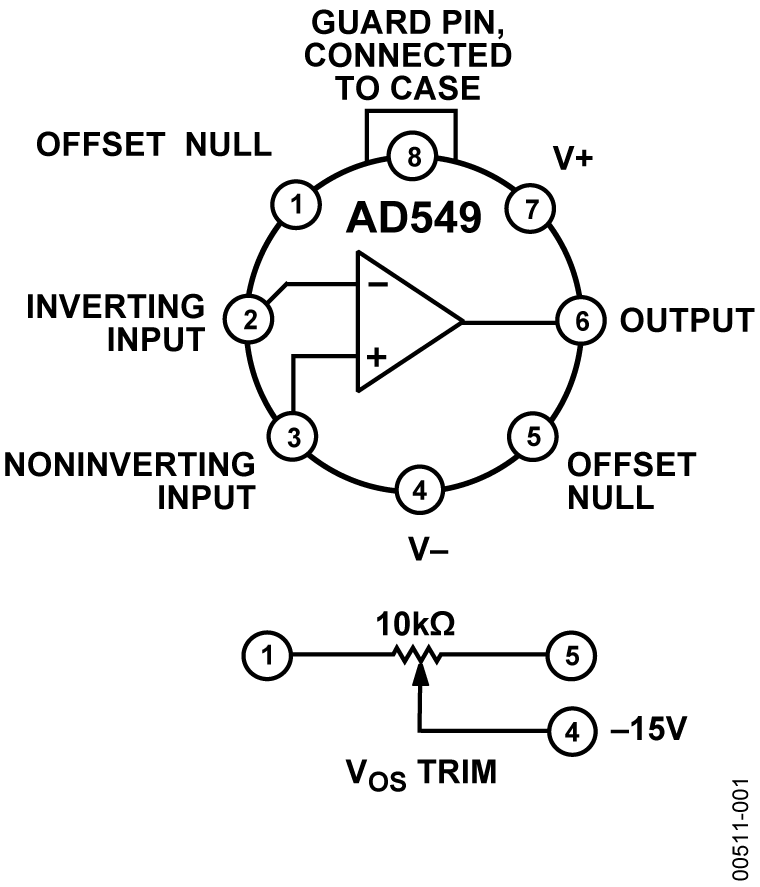

  产品详情和应用




  AD549是一款单芯片静电计运算放大器，具有极低的输入偏置电流。输入失调电压和输入失调电压漂移经过激光校准，精度极高。该器件运用ADI公司开发的Topgate™ JFET技术，实现了超低输入电流。借助这种技术，可以制造与标准结隔离式双极性工艺兼容的极低输入电流JFET。自举输入级提供1015 Ω的共模阻抗，可确保输入电流基本与共模电压无关。

  AD549适合要求极低输入电流和低输入失调电压的应用。它可以作为出色的前置放大器用于各种电流输出传感器，例如光电二极管、光电倍增管或氧气传感器等，也可以用作精密积分器或低下垂采样保持器。AD549与标准FET和静电计运算放大器引脚兼容，因此只需花费很少的额外成本，就可以让现有系统实现性能升级。
