ADI亚德诺 ADAU1761 产品介绍
2026-03-09
0次
特性
- SigmaDSP 28 / 56位、50 MIPS 数字音频处理器
- 可利用 SigmaStudio 图形工具实现完全编程
- 24 位立体声音频 ADC 和 DACSNR：>98 dB SNR
- 采样速率范围：8 kHz 至 96 kHz
- 低功耗：7 mW 录音、7 mW 回放（48 kHz、1.8 V）
- 6 个模拟输入引脚，可配置为单端或差分输入
- 灵活的模拟输入/输出混频器
- 立体声数字麦克风输入
- 模拟输出：2 路差分立体声、2 路单端立体声、1 路单声道耳机驱动器输出
- PLL 支持的输入时钟范围：8 MHz 至 27 MHz
- 模拟自动电平控制(ALC)
- 麦克风偏置基准电压
- 模拟和数字 I/O：1.8 V 至 3.65 V
- I2C 和 SPI 控制接口
- 数字音频串行数据 I/O：立体声和时分多路复用(TDM)模式
- 软件可控无杂音静音功能
- 软件关断
- GPIO 引脚用于数字控制和输出

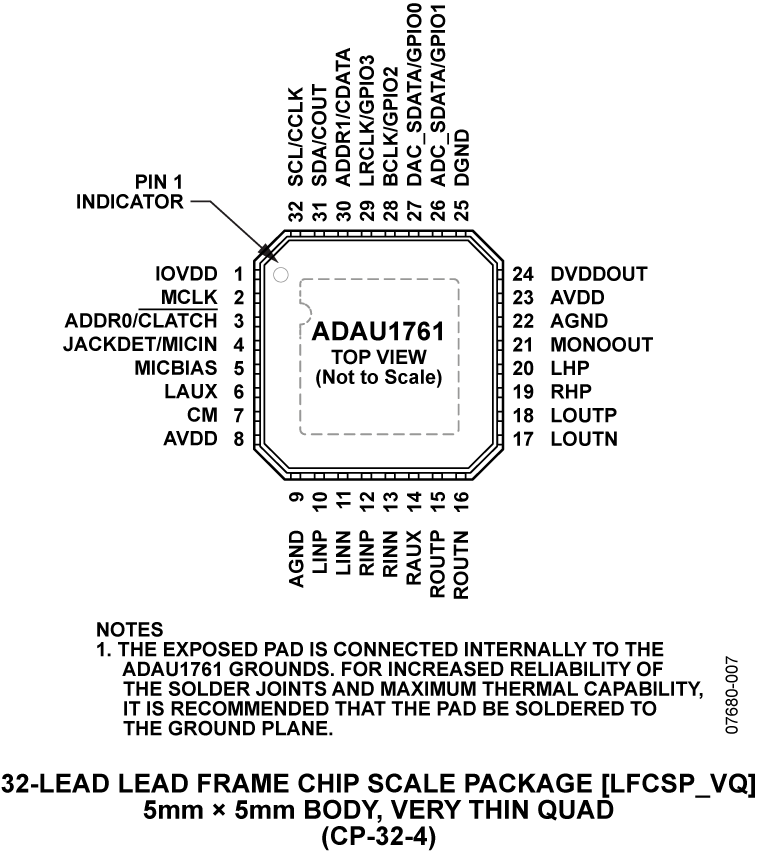

- 32 引脚、5 mm × 5 mm LFCSP 封装
- 工作温度范围：−40°C 至 +85°C
产品详情和应用

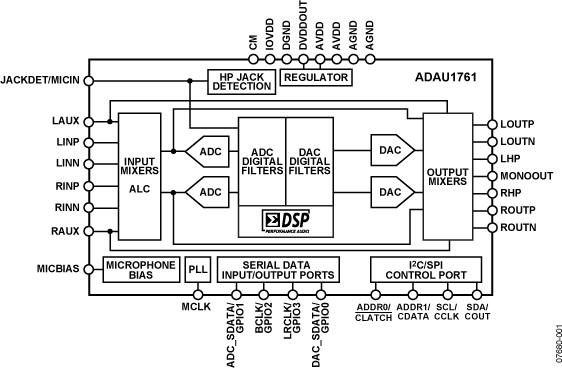

ADAU1761是一款低功耗、集成数字音频处理功能的立体声音频编解码器，支持立体声48 kHz录音和回放，采用1.8 V模拟电源供电，功耗为14mW。立体声音频ADC和DAC支持8 kHz至96 kHz范围内的采样速率，并支持数字音量控制。
SigmaDSP®内核具有28位处理特性（56位双精度）。系统设计人员可以利用这款处理器，通过均衡、多频段压缩、限幅和第三方算法来弥补麦克风、扬声器、功放和听音环境的实际限制，从而明显改善音质体验。
可利用SigmaStudio™图形开发工具对ADAU1761进行编程。该软件含有滤波器、动态处理器、混频器和低层次DSP功能等音频处理模块，可快速开发自定义信号流程。
录音路径包括一个集成麦克风偏置电路和六路输入。可以在ADC之前将这些输入混频和多路复用，或者可将其配置为旁路ADC。ADAU1761含有一路立体声数字麦克风输入。
ADAU1761内置五个高功率输出驱动器（两个差分、三个单端），支持立体声耳机、听筒或其它输出传感器。该器件还支持交流耦合或无电容配置。所有模拟输出均支持独立精密电平控制。输出混频器级允许音频灵活路由。
应用
- 智能电话和多媒体电话 - 数码相机和数码摄像机 - 便携式媒体播放器和便携式音频播放器 - 电话配件
