量产
ADI亚德诺 ADAU1701 产品介绍
2026-03-09
0次
特性
- 28-/56-bit，50 MIPS数字音频处理器
- 2个ADC：信噪比（SNR）100 dB，总谐波失真+噪声（THD + N）：-83 dB
- 4个DAC：信噪比（SNR）104 dB, 总谐波失真+噪声（HD + N）：-90 dB
- 完全独立操作
从串行EEPROM自动引导
辅助ADC包含4个输入多路复用器，用于模拟控制
通用接口GPIO，用于数字控制与输出 - 完全可编程的SigmaStudio™图形工具
- 28 bit × 28 bit 乘法器，包含56 bit累加器，用于完全双精度处理
- 时钟振荡器利用晶体生成主时钟
- 生成主时钟锁相环（PLL），范围为64 × fS, 256 × fS, 384 × fS, 或512 × fS
- I2S兼容,左对齐和右对齐的灵活串行数据I/O端口以及TDM模式
- 支持192 kHz的最高采样速率
- 内置电压调整器可采用3.3V电源

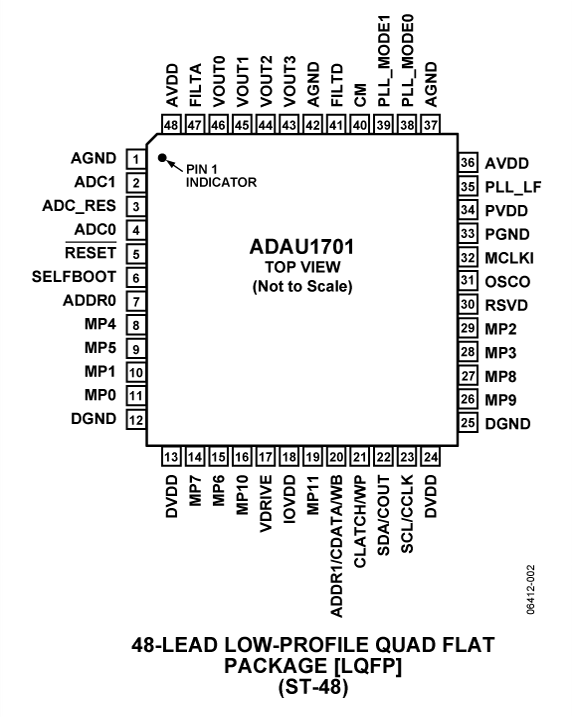

- 48引脚塑料LQFP封装
产品详情和应用

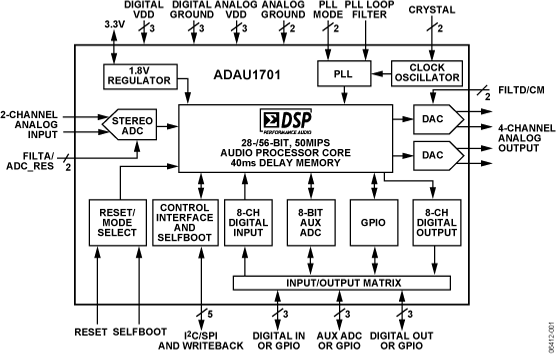

ADAU1701是一款完整的单芯片音频系统，包含28/56 bit音频DSP、ADC、DAC以及类似微控制器的控制接口。信号处理包括平衡、混音、低音增强、多波段动态处理、延迟补偿以及立体声图像扩展等，可以对现实世界的扬声器、放大器与收听环境的限制进行补偿，对感受到的音频质量进行动态改进。
ADAU1701的信号处理可以同高端立体声设备中的信号处理相媲美。大多数处理是由完全的56 bit双精度模式完成的，因此带来非常优良的低电平信号性能。ADAU1701是完全可编程数字信号处理器。易于使用的SigmaStudio软件允许用户利用双二阶滤波器、动态处理器、电平控制以及GPIO接口控制通用等手段，通过图形配置用户定制的信号处理流程。
ADAU1701程序可以从串行EEPROM（通过其自引导机制）或从外部微控制器上电加载。在上电期间，当前参数状态可以从ADAU1701写回到EEPROM，以便在下一次程序运行时重新调用。
2个∑-ΔADC与4个∑-ΔDAC向动态的模拟输出提供98.5 dB模拟输入。每个ADC的总谐波失真+噪声（THD + N）为-83 dB，每个DAC的总谐波失真+噪声（THD + N）为-90 dB。数字输入与输出端口允许与额外ADC与DAC的无胶合连接。ADAU1701通过I2C总线或4线SPI®端口通信。
应用
- 多媒体扬声器系统
- MP3播放器扬声器
- 汽车音响磁头单元
- 迷你立体声音响
- 数字电视
- 演播室监视器
- 扬声器混音调节
- 音乐会演奏效果处理器
- 座位声音系统（飞机/交通车）
