ADI亚德诺_ADAU1787_产品介绍

ADI亚德诺 ADAU1787 产品介绍

2026-03-09 0次

特性

可编程的 FastDSP 音频处理器
- 高达 768 kHz 的采样率
- 双二阶滤波器、限制器、音量控制、混频
28 位 SigmaDSP 音频处理内核
- 可使用 SigmaStudio 进行可视化编程
- 高达 50 MIPS 性能
低延迟 24 位 ADC 和 DAC
- 96 dB SNR（信号通过具有 A 加权滤波器的 PGA 和 ADC）
- 105 dB 综合 SNR（信号通过具有 A 加权滤波器的 DAC 和耳机）
串行端口 f_SYNC 频率范围为 8 kHz 至 768 kHz
模拟输入至模拟输出的群延时为 5 μs (f_S = 768 kHz)，带 FastDSP 旁路（零指令）
4 个单端模拟输入，可配置为麦克风或线路输入
8 个数字麦克风输入
2 个模拟差分音频输出，可配置为线路输出或麦克风驱动器

支持 30 kHz 至 27 MHz 范围内任何输入时钟频率的 PLL
全双工，4 通道 ASRC
2 个 16 通道串行音频端口，支持 I²S、左对齐或高达 TDM16
8 个内插器和 8 个抽取器，具有灵活路由
电源
- 模拟 AVDD 为 1.8 V（典型值）
- 数字 I/O IOVDD 为 1.1 V 至 1.98 V
- 数字 DVDD 为 0.9 V（典型值）
低功耗（典型立体声 ANC 设置为 11.079 mW）
I²C 和 SPI 控制接口，从 I²C EEPROM 自引导
灵活 GPIO

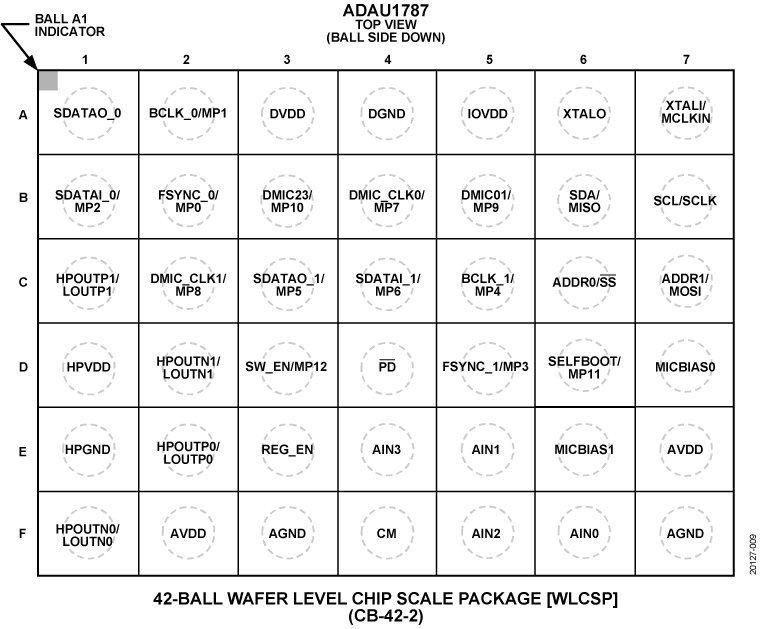

42 球 0.35 mm 间距 2.695 mm × 2.320 mm WLCSP

产品详情和应用

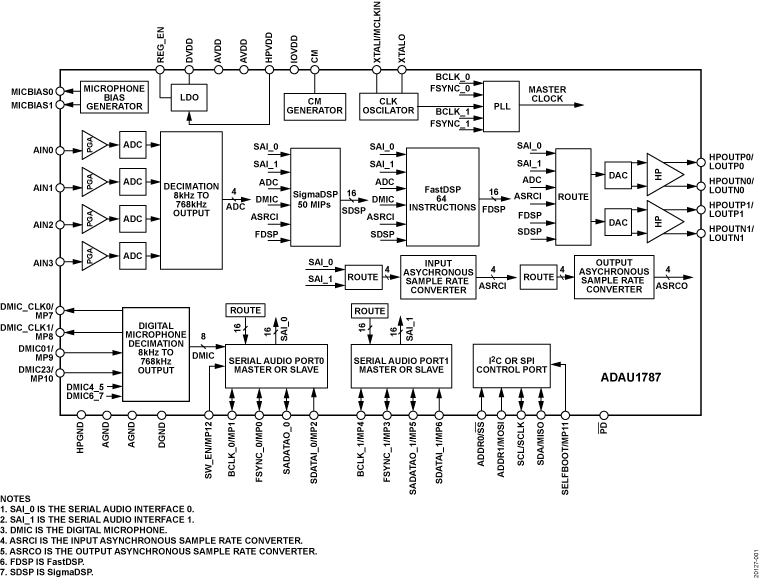

ADAU1787 是一款具有四个输入和两个输出的编解码器，其中整合了两个数字信号处理器 (DSP)。从模拟输入到 DSP 内核再到模拟输出的路径已针对低延迟进行优化，适用于噪声消除耳机。通过加入少量无源组件，ADAU1787 提供了完整的耳机解决方案。

请注意，在整个数据手册中，多功能引脚（例如 BCLK_0/MP1）可能使用引脚全称指代，也可能使用引脚的单一功能指代，例如 BCLK_0（在仅与该功能相关时）。

应用

噪声消除手机、耳机和头戴式耳机
蓝牙 ANC 手机、耳机和头戴式耳机
个人导航设备
数字照相机和摄像机
乐器效果处理器
多媒体扬声器系统
智能电话
