特性

• 计量芯片，可与以下任意组合的AFE搭配使用：
  • ADE9113（3通道、隔离式、Σ-Δ ADC）
  • ADE9112 （2通道、隔离式、Σ-Δ ADC）
  • ADE9103（3通道、非隔离式、Σ-Δ ADC）
• 通过4线SPI可支持最多四个ADE9113/ADE9112/ADE9103菊花链连接的ADC
  • 最多可支持总计12个ADC通道的数据采集
• 4线SPI用于主机MCU通信，最高速率25 MHz
• 总有功电能计算
• C级准确率(0.5%)，支持以下标准：
  • MID 2014/32/EU Annex V
  • EN 50470-1:2006
  • EN 50470-3:2006
  • EN 50470-3:2022
  • IEC 62052-11:2020
  • IEC 62053-21:2020
  • OIML G 22:2022
  • NIST Handbook 44:2023
• 基于滤波RMS的总视在电能计算
• 电能累计、导入与导出功能，适用于反向供电/车辆到电网(V2G)应用
• 基本电能质量功能
  • 短时欠压或过压（骤降/骤升）检测
  • 短时欠流或过流（骤降/骤升）检测
  • 线路频率计算，精度10 mHz
  • 相电压与相电流之间的相位角
  • 功率因数计算
• 所有ADC通道均配备可配置的相位、增益和失调校准寄存器
• 两个可配置的校准频率(CF)脉冲输出
• 可配置：无负载检测
• 相序检测
• 所有ADC通道支持全周期、半周期RMS及滤波RMS测量
• 支持的频率范围：45 Hz至65 Hz/li>
• 四个用户可编程中断输出(IRQ)
• PEN开路故障检测（符合BS 7671:2018修正案1:2020）
• 通过UART发送引脚实现波形流传输
• 数据路径多路复用，允许任何ADC数据用于任意数据处理路径/li>
• 温度范围：−40°C至+105°C

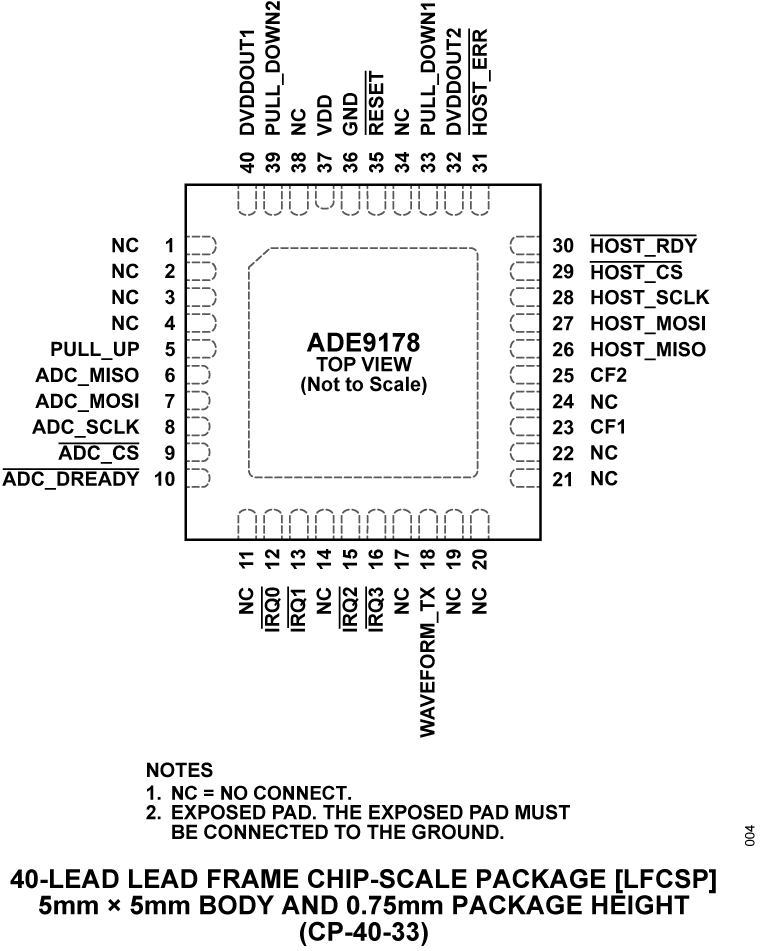

• 采用5 mm × 5 mm尺寸、40引脚LFCSP封装

产品详情和应用

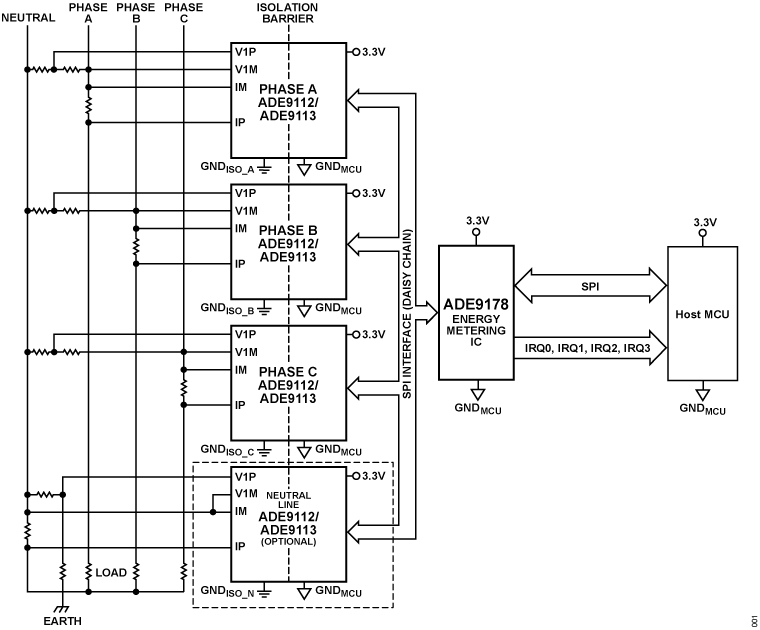

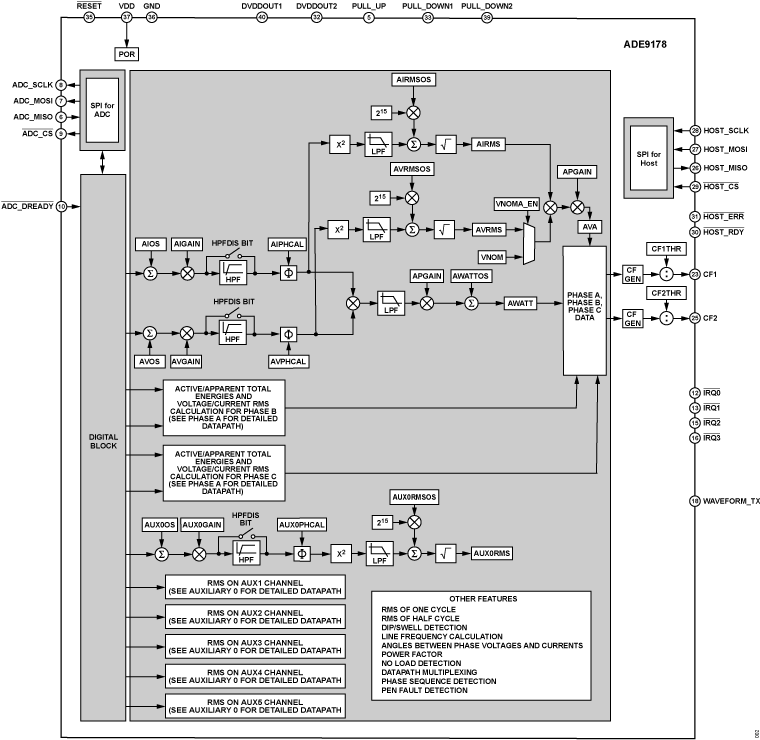

ADE9178是一款计量数字信号处理器(DSP)，可与ADE9113/ADE9112/ADE9103型Σ-Δ模数转换器(ADC)组合使用。ADE9178是一款高精度三相电能计量集成电路，主要面向电动汽车供电设备(EVSE)市场，配备串行外设接口(SPI)和两个灵活的脉冲输出。ADE9178可通过SPI协议与最多四个菊花链连接的ADE9113/ADE9112/ADE9103器件实现接口通信。ADE9178集成了执行总有功电能、视在电能计量及均方根(RMS)计算所需的全部信号处理功能，由专用固定功能数字信号处理器(DSP)执行这些信号处理任务。

ADE9178凭借丰富的功能组合，非常适合电动汽车供电设备(EVSE)市场，例如无需额外硬件即可实现保护接地与中性线(PEN)开路故障检测、基于半周期/全周期均方根(RMS)的过流和过压检测，以及车辆到电网/家庭(V2X)功能。

ADE9178可在多种三相配置下测量有功和视在电能，包括星形或三角形连接、三线和四线制、单相及分相系统，同时支持50 Hz和60 Hz线路频率。ADE9178为每个ADC通道提供增益、失调和相位校准功能。CF1和CF2逻辑输出提供与测量累计电能成比例的功率信息。

ADE9178集成了部分基本电能质量测量功能，如短时欠压/欠流或过压/过流检测、线路电压周期测量，以及相电压与相电流之间的相位角测量。主机微控制器(MCU)可通过4线SPI与ADE9178通信，波形流可通过ADE9178的WAVEFORM_TX引脚供主机MCU访问。ADE9178还配备四个用户可编程中断引脚（IRQ0、IRQ1、IRQ2、IRQ3），用于指示已发生的使能中断事件。ADE9178采用40引脚TQFN-EP封装。

有关如何在EVSE应用中设置ADE9178的更多详情，请参阅应用笔记《ADE9178在电动汽车充电器计量解决方案中的应用》。

应用

• 电动汽车供电设备
• 基于分流器的多相电表
• 太阳能逆变器
• 电能和电源监控
