ADI亚德诺 ADSD3500 产品介绍

2026-03-09 0次

特性

适用于ADI的飞行时间成像器的深度处理器
全深处理分辨率为640x480，速度高达90 FPS
部分深度处理分辨率为1024x1024，速度高达30 FPS
片内SRAM，用于帧缓冲和处理
Arm Cortex-M33处理器，用于控制数据流
4通道MIPI CSI-2接收器接口，每通道2.5 Gbps

2通道MIPI CSI-2变送器接口，每通道2.5 Gbps
I²C主机和从机(1 MHz)，I³C从机(12.5 MHz)
QSPI主机和从机(40 MHz)
22 GPIO，用于外部连接
晶振(24 MHz)或外部时钟（24 MHz，19.2 MHz）
1.8V I/O电源，0.8V内核电源

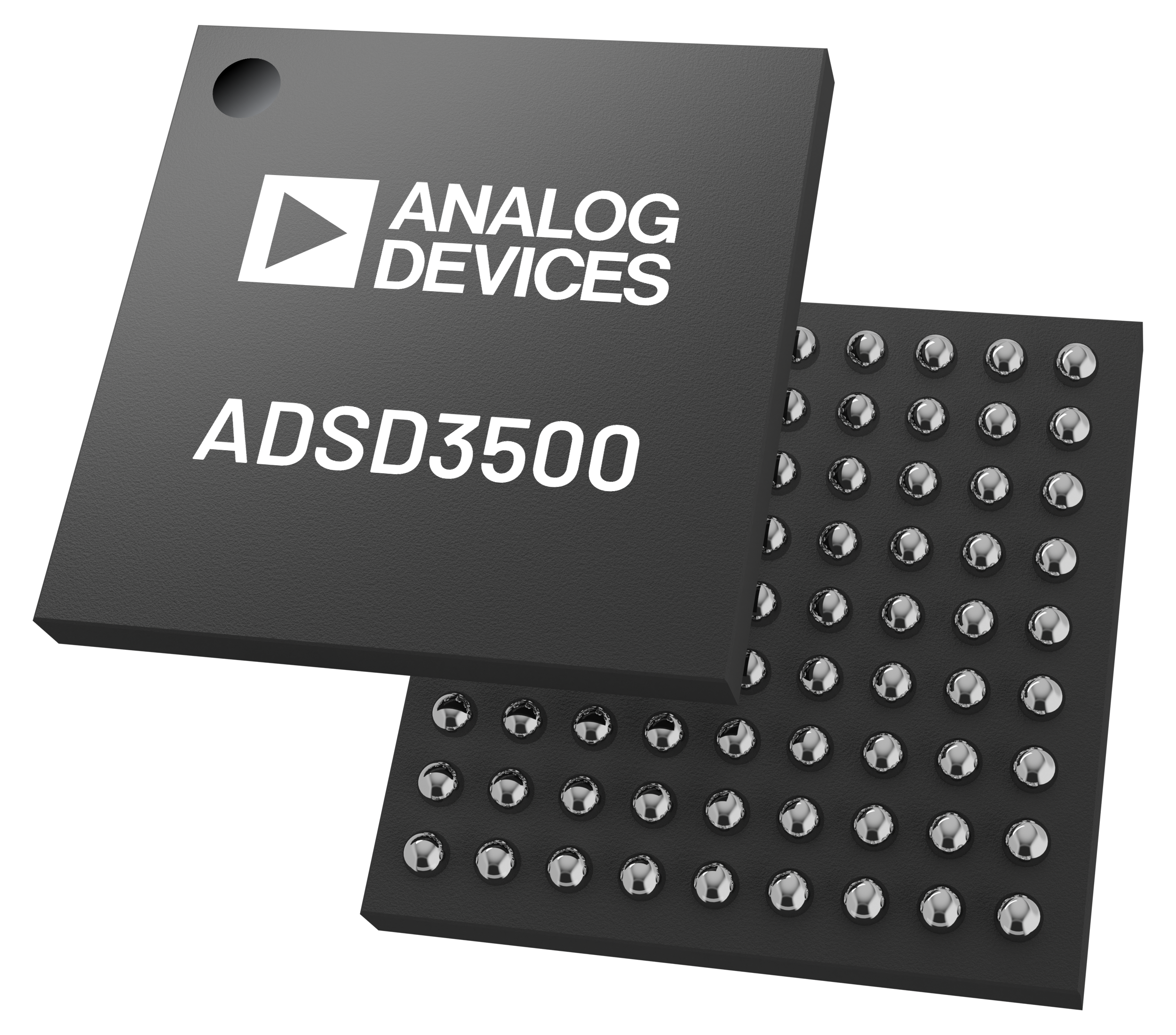

3.47mm x 3.47mm WLCSP，采用9x9引脚阵列

产品详情和应用

ADSD3500是一款飞行时间(ToF)深度成像信号处理器(ISP)，适用于ADI公司的ToF产品，例如ADTF3175和ADSD3030。这款深度ISP处理来自ToF成像器的原始相位帧，生成最终径向深度、有效亮度(AB)和秘密帧。ADSD3500支持全深计算、有效亮度和秘密数据，以实现640x480分辨率，支持部分深度计算（前期展开），以实现1024x1024分辨率。使用集成式ARM^® Cortex^®-M33控制数据和处理流。计算使用专业硬件和存储器执行，因此能实现低功耗ToF深度ISP解决方案。ADSD3500还控制成像传感器模块的启动、校准数据的加载，以及帧的触发。

成像数据接收器(Rx)和变送器(Tx)端口使用标准移动行业处理器接口(MIPI)摄像头串行链路2 (CSI-2)接口。处理器编程和操作通过4路QSPI、I²C和I³C串行接口进行控制。

ADSD3500采用3.47mm x 3.47mm WLCSP封装，额定工作温度范围为-25°C至+85°C。

应用

增强现实(AR)系统
机器人
楼宇自动化
机器视觉系统
