特性

• 可编程音频处理器

  • 快速（高达768 kHz）和慢速处理路径
  • 双二阶滤波器、限幅器、音量控制和混合
• 低延迟24位ADC和DAC

  • 102 dB SNR（通过PGA和ADC，采用A加权滤波器）
  • 108 dB组合SNR（通过DAC和耳机，采用A加权滤波器）
• 串行端口采样速率：8 kHz至192 kHz
• 模拟至模拟延迟：5 μs
• 4个单端模拟输入，可配置为麦克风或线路输入
• 双路立体声数字麦克风输入
• 立体声模拟音频输出，单端或差分，
• 可配置为线路输出驱动器或耳机驱动器
• PLL支持从8 MHz至27 MHz的任何输入时钟速率
• 全双工、异步采样速率转换器(ASRC)
• 电源

  • 模拟和数字输入/输出：1.8 V至3.3 V
  • 数字信号处理(DSP)内核：1.1 V至1.8 V
• 低功耗
• I²C和SPI控制接口，从I2C EEPROM自行引导
• 7个多用途(MPx)引脚用于数字控制和输出

产品详情和应用

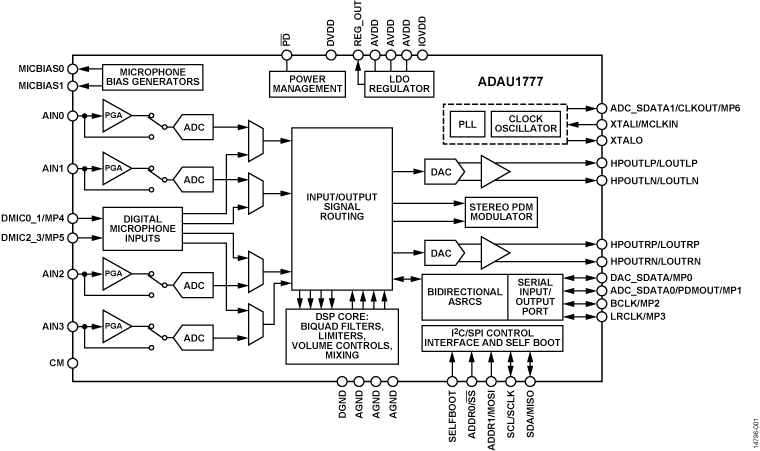

ADAU1777是一款具有四个输入和两个输出的编解码器，内置数字处理器，可执行滤波、电平控制、信号电平监控和混合。从模拟输入至DSP内核再到模拟输出的路径经过优化，实现了低延迟，非常适用于降噪耳机。只需添加几个无源元件、晶体和用于引导的EEPROM，ADAU1777可提供完整的耳机解决方案。

请注意，在整篇数据手册中，多功能引脚（如SCL/SCLK）由整个引脚名称或引脚的单个功能表示；例如SCLK即表示仅与此功能相关。

应用

• 降噪耳机、耳机和头戴式耳机
• Bluetooth® 主动降噪(ANC)耳机、耳机和头戴式耳机
• 个人导航设备
• 数码相机和数码摄像机
