ADSP-BF532

量产

400 MHz高性能Blackfin处理器

ADI亚德诺 ADSP-BF532 产品介绍
2026-03-09 0次

特性


  • 性能达400MHz/800MMACs,能在多媒体应用中实现多通道音频及CIF格式的视频处理
  • 增强的动态电源管理和片上内核稳压电路使处理器可在0.8V电压下工作,从而延长了便携式应用的电池使用寿命
  • 面向应用的外设可为数据采集应用提供与通用转换器的无缝连接
  • 多款低成本、引脚和代码兼容的系列产品能在成本敏感的消费类应用中实现软件差异性


产品详情和应用


ADI公司最初的产品系列ADSP-BF531、ADSP-BF532与ADSP-BF533可提供Blackfin处理器所有的易用性和架构特性。这三款处理器完全引脚兼容,区别仅在于性能和片上存储器不同,从而能够降低风险,满足不同的终端应用需求。所有三款处理器均具有低功耗及可扩展的性能,提供了从低成本到极高性能的产品选项。

ADSP-BF532可提供出色的性能、大容量的片上存储器,以及一系列面向应用的外设。高集成度的特性集合与极具竞争力的价格(万片订量报价为7.5美元/片)使其特别适合于同时需要高级功能和低成本的应用,如汽车远程信息处理、信息设备,以及有线/无线通信系统。

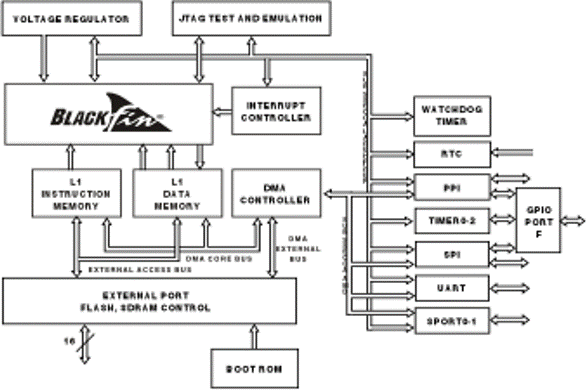

高集成度

  • 84KB片上L1存储器,可以配置为
  • 48KB L1指令存储器(SRAM/高速缓存)
  • 32KB L1数据存储器(SRAM/高速缓存)
  • 4KB L1暂存器(SRAM)
  • 并行外设接口,支持ITU-R 656视频数据格式
  • 两个双通道、全双工同步串行端口,支持8个立体声I2S通道
  • 12个DMA通道,支持一维或二维数据传输
  • 存储器控制器提供与多组外部SDRAM、SRAM、Flash或ROM的无缝连接
  • 3个定时器/计数器,支持PWM、脉宽和事件计数模式
  • 支持IrDA®的UART
  • SPI兼容端口
  • 事件处理器
  • 实时时钟
  • 看门狗定时器
  • PLL,具有1倍~63倍倍频能力
  • 160引脚(12mm × 12mm)迷你BGA封装,176引脚(24mm × 24mm)LQFP封装,以及169引脚(19mm × 19mm)稀疏PBGA无铅封装
  • 工业温度范围
