特性

• 每个内核450 MHz (2.7GFLOPS)
• 支持奇偶校验的5Mb/640KB L1存储器/内核
• 可选缓存/SRAM模式
• 支持32、40和64位浮点

• 450 MHz ARM Cortex-A5（具有Neon/FPU）
• 32kByte/32kByte L1指令/数据缓存
• 256kByte L2缓存

• 256KB L2 SRAM，带ECC保护功能

• DDR3-900、DDR2-800和LPDDR（16位）

• FFT/iFFT（18 GFLOPS，每个1K-pt FFT 5usec）
• FIR/IIR和SINC滤波器、ASRC
• 带OTP的安全加密引擎

• 19mm x 19mm BGA（0.8mm间距）
• 商用、工业和汽车
• 千兆以太网MAC (RGMII)
  • 支持IEEE-1588和AVB（QoS和时钟恢复）
• USB2.0 HS OTG/设备控制器(MAC/PHY)
• 2x CAN2.0
• MLB 3/6引脚（仅限于自动器件）
• 最多8个全SPORT接口（提供TDM和I2S模式）
• S/PDIF Tx/Rx、8个ASRC对、PCG
• 2个双通道SPI和1个四通道SPI（提供直接执行功能）
• 3个I²C和3个UART（提供流量控制功能）
• 增强型并行外设接口
• 用于视频I/O或并行转换器接口
• 2个链路端口（双向、8位、最高150MB/s）
• 3个增强型PWM、ADC控制模块(ACM)
• 8个GP定时器、1个GP计数器、WDT和RTC
• 最多80个GPIO（多路复用，带其他接口）
• 8通道12位1MSPS一般管理ADC
• 热传感器

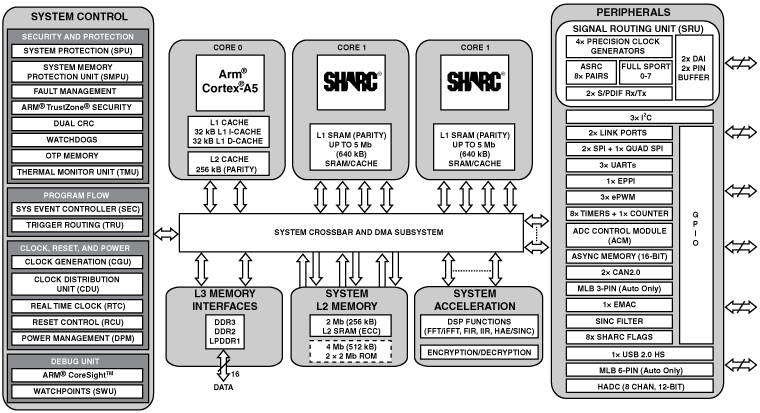

产品详情和应用

ADSP-SC584处理器是新型、高性能、高能效、实时系列的一部分，使用两个增强型SHARC+^®内核和先进的DSP加速器（FFT、FIR、IIR）提供高于24千兆/秒的浮点运算性能。ADSP-SC58x和ADSP-2158x系列的功耗低于2瓦，使新处理器系列的功效比前代SHARC产品高5倍以上。该优势针对各种应用提供业界较领先的数字信号处理性能，在这些应用中热管理设置功耗限制或不容许较高的风扇成本和较低的风扇可靠性。此类应用包括汽车、消费电子和专业音频、多轴电机控制和能源分配系统。

ADSP-SC58x产品通过增加ARM^® Cortex-A5处理器对SHARC+内核和DSP加速器进行补充，提供FPU和
