推荐用于新设计
特性
- 模拟输入和输出
- 多通道、12-位、2 MSPS ADC
- 高达 16 个外部通道
- 电源、VDAC 和温度监控内部通道
- 单端，差分模式
- 0 V 至 VREF 模拟输入范围
- 包含输入缓冲区和数字比较器
- 4 通道可选输出范围
- 0V 至 2.5V 或 AVDD–0.1V，10mA 灌/拉能力，电压监控
- 32 位 Arm Cortex-M3 内核，32 位 RISC 架构
- 串行线端口支持数字码下载和调试
- 16MHz 片上振荡器、80MHz/104MHz PLL 输出
- 外部时钟脉冲源
- 2× 1MB 独立闪存/EE 存储器
- 64kB SRAM
- 支持光学 DSP 固件的 SPI 闪存模式
- 片内外设
- 1 个 UART、2 个 SPI、2 个 I2C 串行输入和输出
- 1 x I3C，带 CMIS 硬件协处理器
- 具有多级电压（3.3V、1.8V 和 1.2V）数字输入的 GPIO
- 3×16 位和 1×32 位通用定时器
- 监控定时器 (WDT)
- 16 位 PWM
- Manchester 编码器和解码器
- 32 元素 PLA
- 所有 GPIO 支持外部中断
- 电源
- 多种电源
- AVDD、IOVDDx 和 DVDD = 2.85V 至 3.63V
- 适合低功耗应用的灵活操作模式
- 封装和温度范围
- 4.5mm × 4.5mm，0.4mm 间距，81 球 CSP_BGA
- 完全指定在 TJ = –40°C 至 +125°C 范围内
- 工具
- 低成本 QuickStart 开发系统和完整的第三方支持
产品详情和应用

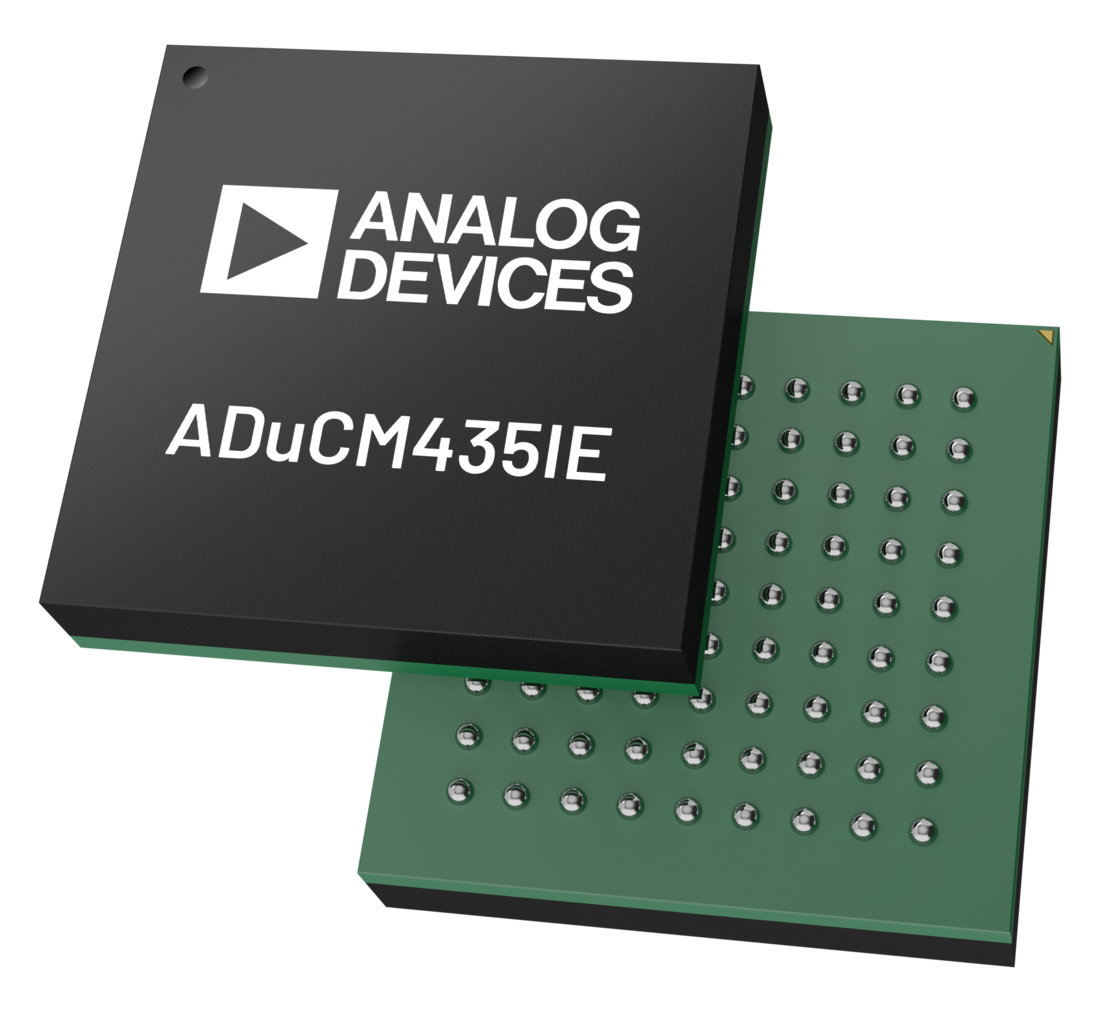

ADuCM435IE 是一款完全集成的单封装器件，包含高性能模拟外设以及由 80MHz/104MHz Arm® Cortex®-M3 处理器控制的数字外设，并带有用于存储代码和数据的集成闪存。
ADuCM435IE 上的模数转换器 (ADC) 为最多 16 个输入引脚提供 12 位、2MSPS 数据采集，这些输入引脚可通过最多四个模拟比较器编程，进行单端或差分操作。此外，还可以测量裸片温度和电源电压。
ADC 输入电压范围为 0V 至 VREF。VREF 通常为 2.52V。提供了一种时序控制器，使用户可以选择一组要按时序测量的 ADC 通道，而无需在时序期间进行软件干预。该时序可以选择性地以用户可选择的速率自动重复。
ADuCM435IE 支持最多四个 12 位电压 DAC 输出 (VDAC)。ADuCM435IE VDAC 的通道 0 至通道 3 支持 0V 至 2.5V 的正电压范围。该范围可扩展至 0V 至 AVDD。每个通道上的片上缓冲器可提供 10mA 电流，最大电容负载为 200pF。
ADuCM435IE 可用数字和模拟输出进行配置，通过看门狗或软件复位时序保持其输出电压。因此，即使在该套件自行复位时，产品也可以保持功能。
ADuCM435IE 具有低功耗 Arm Cortex-M3 处理器和 32 位精简指令集计算机 (RISC) 机器，峰值性能高达 130 MIPS。此外，ADuCM435IE 内部集成了两个 1MB 闪存和 64kB SRAM。ADuCM435IE 的闪存有两个独立的 1MB 块。这两个闪存块也可以在 SPI 闪存模式下工作。在此模式下，SPI 主机（例如光学数字信号处理器 (DSP)）可以通过 GPIO P2.4 至 P2.7 访问这些块。
应用
- 光网络 100G/200G/400G/800G 及更高频率模块
