ADI亚德诺 MAX32660 产品介绍

2026-03-09 0次

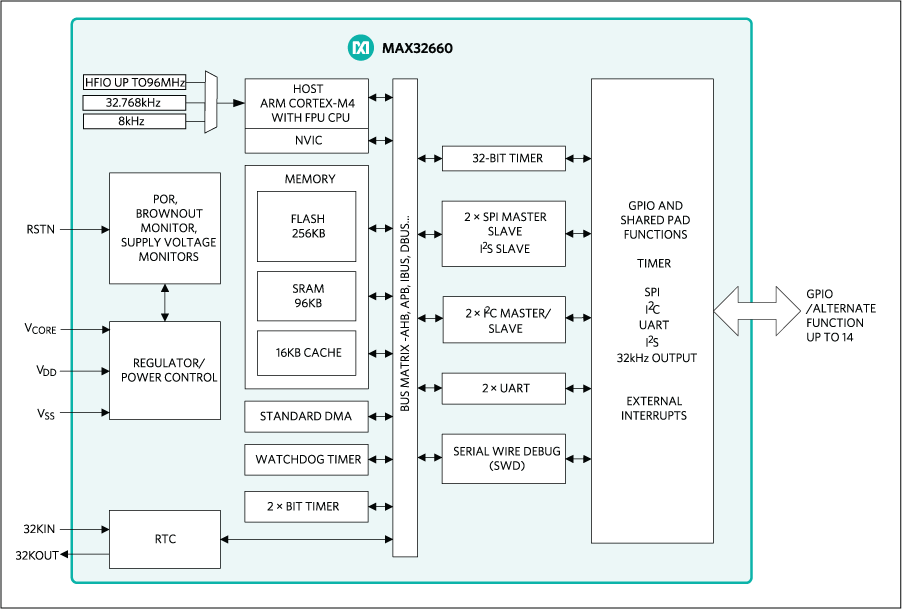

特性

用于可穿戴设备的高效微控制器
- 内部振荡器工作频率高达96MHz
- 256KB闪存存储器
- 96KB SRAM，可选择置于最低功耗备份模式
- 16KB指令缓存
- 存储器保护单元(MPU)
- 1.1V VCORE低电源电压
- 3.6V GPIO工作范围
- 内部LDO提供单电源工作
- 宽工作温度范围：-40°C至+105°C
电源管理最大程度延长电池应用的工作时间
- 从闪存执行代码时功耗为85µW/MHz
- 备份模式下全存储器保持功耗为2µA @ V_DD = 1.8V
- 超低功耗RTC：450nA @ V_DD=1.8V
- 内部80kHz环形振荡器
最优外设组合，提高平台扩展性
- 多达14个通用I/O引脚
- 多达2个SPI主机/从机
- I²S主机/从机
- 多达2个UART
- 多达2个I²C主机/从机，速度高达3.4Mbps
- 四通道标准DMA控制器
- 3个32位定时器
- 看门狗定时器
- CMOS电平32.768kHz RTC输出

产品详情和应用

在DARWIN系列中，MAX32660是一款超低功耗、成本高效、高集成度32位微控制器，专为电池供电的设备和无线传感器而设计。它将灵活的多功能电源管理单元与功能强大、搭载浮点单元(FPU)的Arm^® Cortex^®-M4处理器组合使用，采用小尺寸封装：1.6mm x 1.6mm、16引脚WLP或4mm x 4mm、20引脚TQFN-EP或3mm x 3mm、24引脚TQFN-EP封装。

MAX32660支持具有复杂传感器处理的设计，且不影响电池寿命。它还为传统设计提供简单且低成本的升级（从8位或16位微控制器进行升级）。

该器件支持SPI、UART和I2C通信，同时还集成高达256KB闪存和96KB RAM，用于存储应用和传感器代码。可通过I²C、UART或SPI使用可选引导加载程序。

网络研讨会视频点播：使用非常小且具有FPU微控制器的Arm^® Cortex^® M4能做些什么？

应用

健身监护仪
工业传感器
物联网(IoT)
光学模块：QSFP-DD、QSFP、400G
便携式医疗设备
运动手表
可穿戴医疗贴片
