推荐用于新设计
特性
- 13个外部通道、12位、1 MSPS ADC
2个通道具有可编程增益
PGA（1至5）输入范围
IOVDD电源监控器通道
片内温度监控器
11路通用输入 - 全差分模式和单端模式
- 模拟输入范围：0 V至VREF
- 12 × 12位电压输出DAC
- 片内基准电压源：1.2 V/2.5 V
缓冲输出基准电压源配合外部电路使用 - 16位/32位RISC架构ARM7TDMI内核
- JTAG 端口支持代码下载和调试
- 调整的片内振荡器(±3%)
- 外部时钟晶体
- 可达41.78 MHz的外部时钟源
- 具有可编程分频器的41.78 MHz PLL
- 126 kB Flash/EE 存储器，8 kB SRAM
- 在线下载，基于JTAG的调试
- 软件触发在线重编程能力
- UART、2 × I2C和SPI串行I/O
- 32引脚GPIO端口
- 4个通用定时器
- 唤醒和看门狗定时器(WDT)
- 电源监控器
- 每类中断支持8种优先级
- 边沿或电平中断外部引脚输入
- 采用3 V额定电源
- 主动模式：11 mA (5 MHz)，40 mA (41.78 MHz)

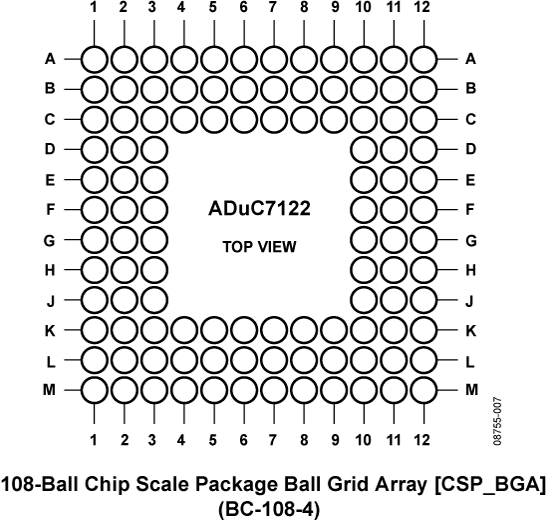

- 7 mm × 7mm、108引脚BGA
- 工作温度范围：−10°C至+95°C
- 低成本QuickStart™ 开发系统
- 完全第三方支持
产品详情和应用

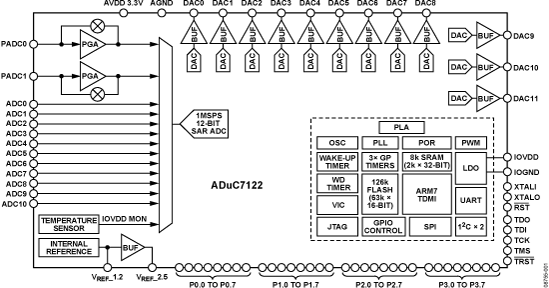

ADuC7122是一款完全集成的1 MSPS、12位数据采集系统，在单芯片内集成高性能多通道ADC、12个电压输出DAC、16位/32位MCU和Flash/EE存储器。ADC具有多达13路输入。其中4路输入可以配置为差分对，其前端的可编程增益放大器提供1至5的增益。ADC可以单端或差分输入模式工作。ADC输入电压范围为0 V至VREF。低漂移带隙基准电压源、温度传感器和电源电压监控器完善了ADC的外设设置。
通过编程可以将DAC输出范围设置为两种电压范围之一。DAC输出具有一个增强特性，能够在看门狗或软件复位时序中保持其输出电压。
这些器件通过一个片内振荡器和锁相环(PLL)产生41.78 MHz的内部高频时钟信号。该时钟信号通过一个可编程时钟分频器进行路由，在其中产生MCU内核时钟工作频率。微控制器内核为ARM7TDMI®，它是一个16位/32位RISC机，峰值性能最高可达41 MIPS。片内集成8 KB SRAM和126 KB非易失性Flash/EE存储器。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。
ADuC7122内置一个高级中断控制器。该矢量中断控制器(VIC)可以为每个中断分配一个优先级。它还支持嵌套中断，每个IRQ和FIQ最多允许8级嵌套。如果将IRQ和FIQ中断源合并，则可以支持总计16级嵌套中断。
片内出厂固件支持通过I2C串行接口端口进行在线下载，同时也支持通过JTAG接口进行非介入仿真。这些功能都集成在支持此MicroConverter®系列的低成本QuickStart™开发系统中。该器件内置一个提供6路输出信号的16位PWM。
为便于通信，该器件内置2个I2C通道，可以将这些通道独立配置为主模式或从模式。另外还提供了支持主从两种模式的SPI接口。
ADuC7122采用3.0 V至3.6 V电源供电，额定温度范围为−10°C至+95°C，提供108引脚BGA封装。
