ADI亚德诺 ADUC7020 产品介绍

2026-03-09 0次

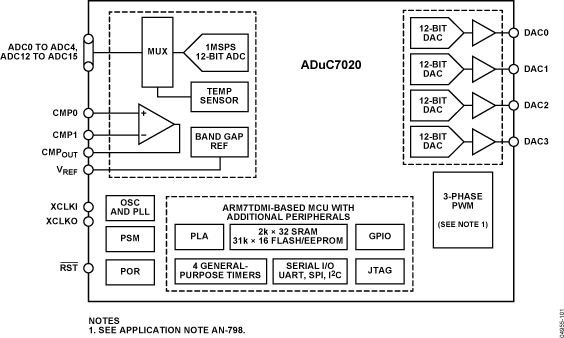

特性

模拟I/O
- 多通道、12位、1 MSPS ADC
  多达16个ADC通道
- 全差分模式和单端模式
- 模拟输入范围：0 V至VREF
- 12位电压输出DAC
  最多提供4路DAC输出 li>
- 片内基准电压
- 片内温度传感器(±3°C)
- 电压比较器

微控制器
- ARM7TDMI内核、16位/32位RISC架构
- JTAG端口支持代码下载和调试
时钟选项
- 片上调整振荡器(±3%)
- 外部时钟晶体
- 可达44 MHz的外部时钟源
- 具有可编程分频器的41.78 MHz锁相环
欲了解更多特性，请参考数据手册

产品详情和应用

EVAL-AD7402-8FMCZ是一款全功能评估板，专为用户轻松评估AD7402隔离式模数转换器(ADC)的全部特性而设计。该评估板可通过 EVAL-SDP-CH1Z的FMCZ连接器(J9)控制。

SDP-H1板(EVAL-SDP-CH1Z)允许通过PC的USB端口并使用评估软件来控制评估板；评估板控制软件可从产品页面下载，也可从随附的安装CD上获取。

板上器件包含：

ADuM6000：隔离式iCoupler^® 5kV，DC-DC转换器
ADP2441： 36 V、1A同步降压DC-DC调节器
ADP7104ARDZ-5.0： 5 V低噪声LDO

评估套件内容

评估板
包含评估板软件安装程序的CD

需额外设备

EVAL-SDP-CH1Z（需单独订购）包括USB电缆和12 V壁式电源适配器。
信号源
运行Windows XP SP3、Windows Vista或Windows 7，且带有USB 2.0端口的PC
