ADI亚德诺 ADA4558 产品介绍
2026-03-09
0次
特性
- 符合 LIN 2.1 标准的接口（桥式传感器信号、温度）
- 数字可编程增益和失调电压调节
- 增益范围为 2.94 V/V 至 971.10 V/V
- 传感器温度补偿（一阶或二阶）
- 传感器非线性度校正（一阶或二阶）
- 内部或外部温度传感器补偿
- 用于存储校准数据的 EEPROM 非易失存储器
- 高系统精度：在整个温度范围内具有 0.1% 的 FSR
- EMC 和 EMI 保护
- 开路和短路故障保护

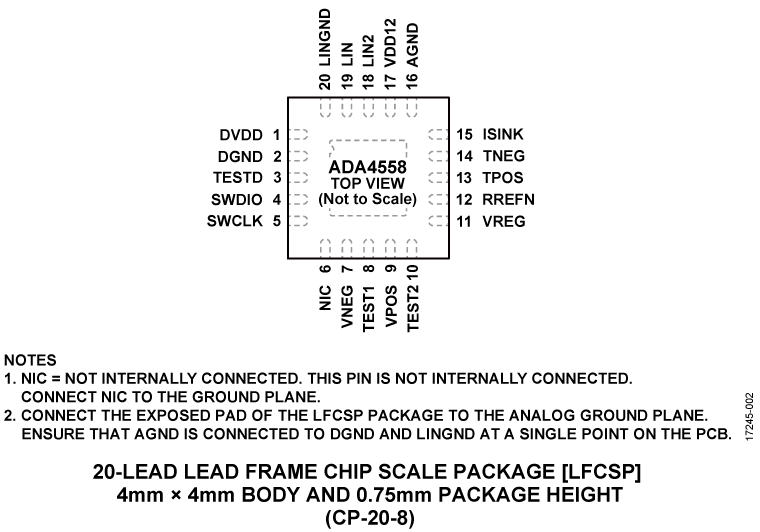

- 4 mm × 4 mm 20 引脚 LFCSP
- 6 V 至 18 V 电源供电
- 工作温度范围为 −40°C 至 +150°C
- AEC-Q100 适用于汽车应用
产品详情和应用

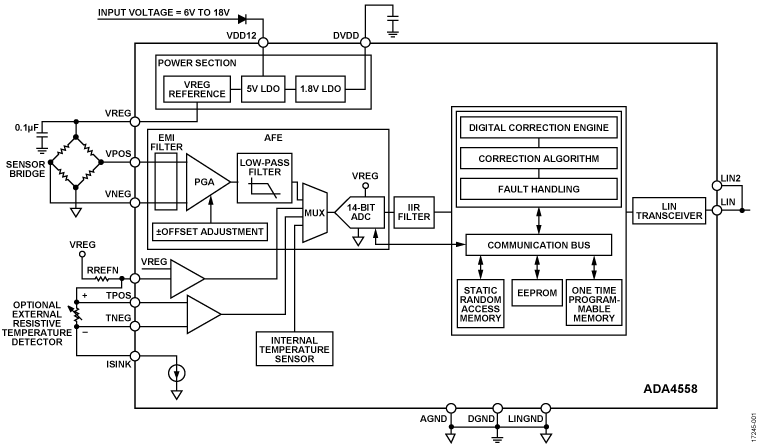

ADA4558 是用于桥式传感器的完全集成的传感器信号调节器 IC。该器件使用可针对特定桥式传感器进行优化的片内校正和校准硬件，通过内部或外部检测的温度提供数字非线性校正和温度补偿。
ADA4558 采用四阶数字校正算法，为具有二阶非线性灵敏度的桥式传感器提供 0.1% 满量程范围 (FSR) 的系统精度。ADA4558 包含一个本地互连网络 (LIN) 物理接口，用于在汽车环境中进行单线高电压通信。支持 LIN 2.1 和更早的版本。通过 LIN 接口可以访问测量、下线 (EOL) 校准和各种诊断功能。
模拟子系统包含模数转换器 (ADC) 和具有 2.94 V/V 至 971.10 V/V 宽增益范围的可编程增益放大器 (PGA)。为了较大限度地降低电源噪声，通过内部 4 V 电压稳压器对桥式传感器进行偏置。ADA4558 的额定工作温度范围为 −40°C 至 +150°C。该器件由 6 V 至 18 V 的电池电源电压供电。ADA4558 采用 4 mm × 4 mm、20 引脚引线框芯片尺寸级封装 (LFCSP)。
应用
- 应变片
- 用于汽车的压力信号调节器
