特性

模拟I/O

• 多通道、12位、1MSPS ADC
  最多14个模数转换器(ADC)通道
  全差分模式和单端模式
  模拟输入范围：0至V_REF
• 10位数模转换器(DAC)
  32位21 MHz直接数字频率合成器(DDS)
  电流-电压(I/V)转换
  集成二阶低通滤波器(LPF)
  至DAC的DDS输入
  100 Ω线路驱动器
• 片内温度传感器(±3°C)
• 片内基准电压源
• 电压比较器

微控制器

• ARM7TDMI内核，16/32位RISC架构
• JTAG端口支持代码下载和调试
• 外部时钟晶体/时钟源
  具有8路可编程分频器的41.78 MHz PLL
  可选修正的片内振荡器

存储器

• 126 kB Flash/EE存储器，8 kB SRAM
• 在线下载，基于JTAG调试
• 软件触发在线重新编程能力

片内外设

• 2个UART、2个I₂C^®和SPI串行I/O
• 最多40引脚GPIO端口
• 5个通用计时器
• 唤醒和看门狗定时器(WDT)
• 电源监控器
• 16位PWM发生器
• 正交编码器
• 可编程逻辑阵列(PLA)

电源

• 额定工作电压：3V
• 主动模式：
  11 mA (5.22 MHz)
  45 mA (41.78 MHz)

封装和温度范围

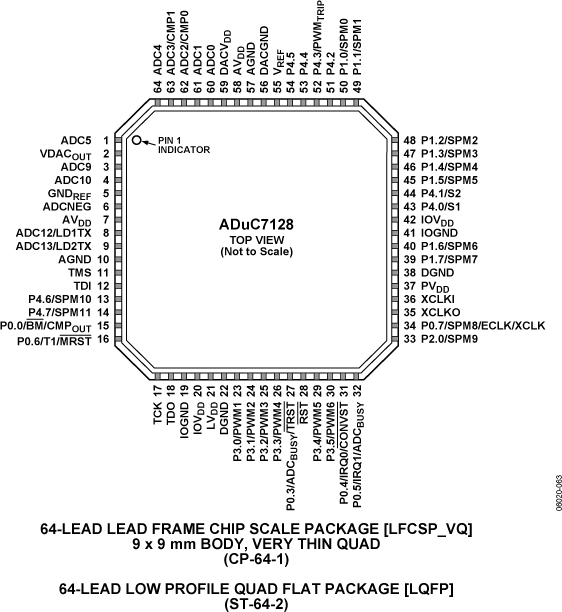

• 64引脚9 mm × 9 mm LFCSP封装，−40°C至125°C
• 64引脚LQFP封装，-40°C至+125°C
• 80引脚LQFP封装，-40°C至+125°C

工具

• 低成本QuickStart开发系统
• 完全第三方支持

产品详情和应用

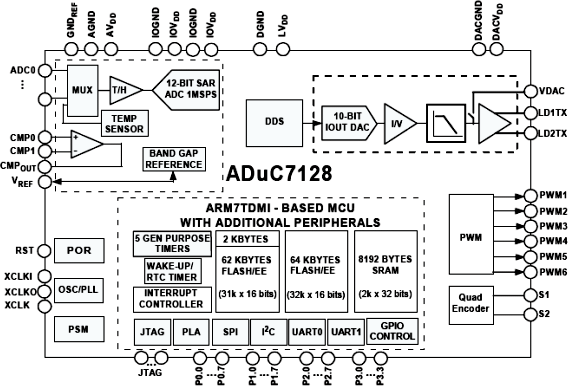

ADuC7128/ADuC7129为完全集成的1 MSPS、12位数据采集系统，在单芯片上集成高性能多通道模数转换器(ADC)、内置线路驱动器的DDS、16/32位MCU和Flash/EE存储器。

ADC具有多达14路单端输入。ADC可以在单端模式或差分输入模式下工作，ADC输入电压范围为0至V_REF。低漂移带隙基准电压源、温度传感器和电压比较器完善了ADC的外设设置。

ADuC7128/ADuC7129集成一个差分线路驱动器输出。该线路驱动器发送正弦波，其值通过片内DDS或由DACDAT MMR确定的电压输出计算。

这些器件通过一个片内振荡器和锁相环(PLL)产生41.78 MHz的内部高频时钟信号。该时钟信号通过一个可编程时钟分频器进行中继，在其中产生MCU内核时钟工作频率。

微控制器内核为ARM7TDMI®，它是一个16/32位精简指令集计算机(RISC)，峰值性能最高可达41 MIPS。片内提供126 kB非易失性Flash/EE和8 kB SRAM。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。

片内出厂固件支持通过UART串行接口端口进行串行在线下载，并且支持通过JTAG接口进行非介入仿真。这些特性都集成在支持此MicroConverter®系列的低成本QuickStart™开发系统中。

这些器件的工作电压范围为3.0 V至3.6 V，额定温度范围为−40°C至+125°C工业温度范围。工作频率为41.78 MHz时，其功耗为135 mW。线路驱动器输出启用后将另外增加30 mW的功耗。
