特性

产品详情和应用

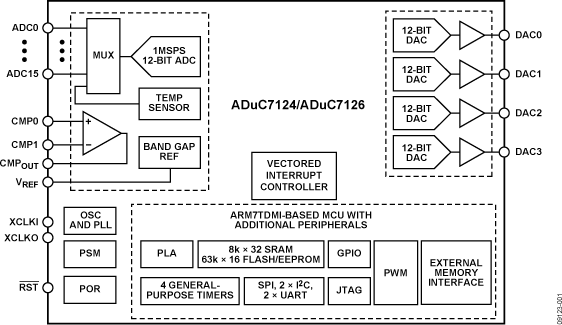

ADuC7124是一款完全集成的1 MSPS、12位数据采集系统，在单芯片内集成高性能多通道ADC、16位/32位MCU和Flash/EE存储器。

ADC具有多达12路单端输入。另外还有2路输入，但它们与2个DAC输出引脚复用。ADC可以在单端或差分输入模式工作。ADC输入电压范围为0 V至V_REF。低漂移带隙基准电压源、温度传感器和电压比较器完善了ADC的外设设置。

通过编程可以将DAC输出范围设置为三种电压范围之一。DAC输出具有一个增强特性，能够在看门狗或软件复位时序中保存其输出电压。

该器件通过一个片内振荡器和锁相环(PLL)产生41.78MHz的内部高频时钟信号。该时钟信号通过一个可编程时钟分频器进行中继，在其中产生MCU内核时钟工作频率。微控制器内核为ARM7TDMI®，它是一个16位/32位RISC机器，峰值性能最高可达41 MIPS。片内集成有32 KB SRAM和126 KB非易失性Flash/EE存储器。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。

ADuC7124内置一个高级中断控制器。该矢量中断控制器(VIC)可以为每个中断指定一个优先级。它还支持嵌套中断，每个IRQ和FIQ最多允许8级嵌套。如果将IRQ和FIQ中断源合并，则可以支持总计16级嵌套中断。

片内出厂固件支持通过UART串行接口或I2C端口进行在线下载，并且支持通过JTAG接口进行非介入仿真。这些特性都集成在支持此MicroConverter®系列的低成本QuickStart™开发系统中。

该器件内置一个提供6路输出信号的16位PWM。

为便于通信，该器件内置2个I2C通道，可以将这些通道独立配置为主模式或从模式。另外还提供了支持主从两种模式的SPI接口。还有2个UART通道，每个UART都含有一个可配置的16位FIFO及接收和发送缓冲器。

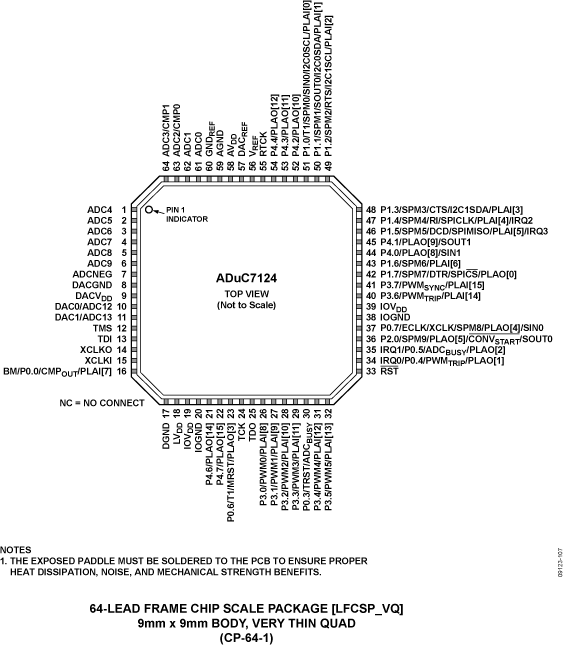

该器件采用2.7 V至3.6 V电源供电，额定温度范围为−40°C至+125°C工业温度范围。当工作频率为41.78 MHz时，典型功耗为120 mW。ADuC7124采用64引脚LFCSP封装。
