量产
特性
- 模拟输入/输出
- 多通道、12位、1 MSPS ADC
- 2个差分对，内置输入PGA
- 通用输入（差分或单端）
- ADuC7121：7通道
- 全差分模式和单端模式
- 0 V至VREF模拟输入电压范围（单端模式）
- 5个低噪声IDAC
- 250 mA、200 mA、45 mA、80 mA、20 mA
- 12位电压输出DAC
- ADuC7121：4通道
- 4个12位电压输出DAC
- 片内基准电压
- 片内温度传感器
- 多通道、12位、1 MSPS ADC
- 微控制器
- 16位/32位RISC架构、ARM7TDMI内核
- JTAG端口支持代码下载和调试
- 时钟选项
- 片内调整振荡器(±3%)
- 外部时钟晶体
- 可达41.78 MHz的外部时钟源
- 具有可编程分频器的41.78 MHz PLL
- 存储器
- 126 kB Flash/EE存储器，8 kB SRAM
- 在线下载，基于JTAG的调试
- 软件触发在线重新编程能力
- 片内外设
- UART、2个I2C和SPI串行I/O
- 32引脚GPIO端口
- 4个通用定时器
- 唤醒定时器和WDT
- 电源监控器
- IDAC监控器
- 温度监控器
- 用于FIQ和IRQ的矢量中断控制器
- 每类中断支持8种优先级
- 边沿或电平中断外部引脚输入
- 电源
- 额定工作电压：3 V
- 正常模式：11 mA (5.22 MHz)，30 mA (41.78 MHz)
- 封装和温度范围

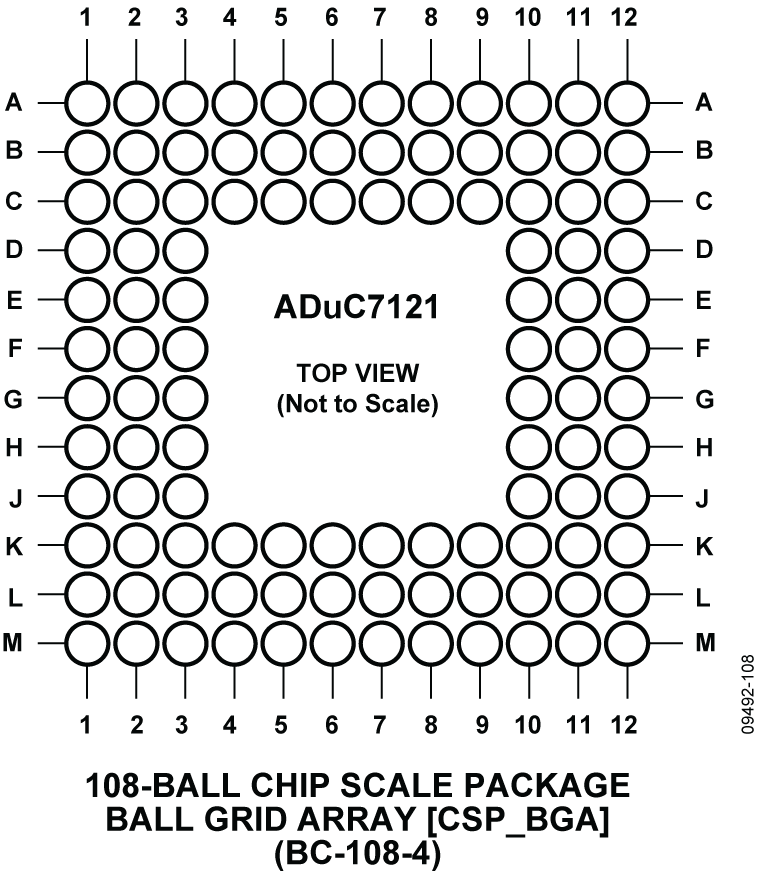

- 7 mm x 7 mm 108引脚CSP_BGA封装
- 额定工作温度范围：–40°C至+105°C
- 工具
- 低成本QuickStart开发系统
- 全面的第三方支持
产品详情和应用

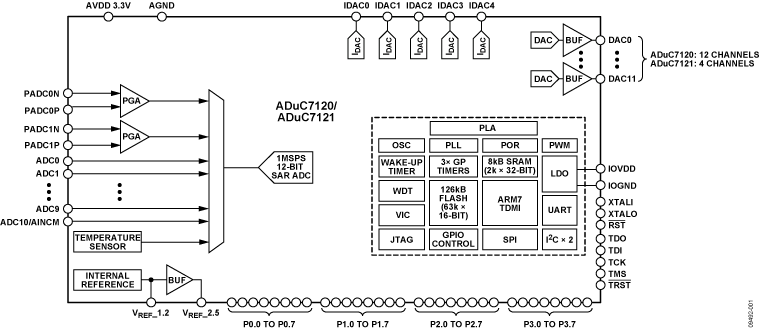

ADuC7121是一款完全集成的1 MSPS、12位数据采集系统，在单芯片内集成高性能多通道ADC、16位/32位MCU和Flash®/EE存储器。
ADC具有多达7路单端输入和两对额外的差分输入。这两对差分输入可通过可编程增益放大器(PGA)进行路由。ADC可以在单端或差分输入模式工作。ADC输入电压范围为0 V至VREF。低漂移带隙基准电压源、温度传感器和电压比较器完善了ADC的外设设置。
ADuC7121提供5个电流输出数模转换器(DAC)。电流源（5个电流DAC）可在11位分辨率下提供低噪声和低漂移高端电流输出。5个IDAC具体如下：IDAC0的满量程输出为250 mA，IDAC1为200 mA，IDAC2为80 mA，IDAC3为45 mA，IDAC4为20 mA。
ADuC7121同时提供4个电压输出数模转换器(DAC)。通过编程可以将DAC输出范围设置为三种电压范围之一。
这些器件通过一个片内振荡器和锁相环(PLL)产生41.78MHz的内部高频时钟信号(UCLK)。该时钟信号通过一个可编程时钟分频器进行中继，在其中产生MCU内核时钟工作频率。微控制器内核为ARM7TDMI®，它是一个16位/32位RISC机器，峰值性能最高可达41 MIPS。片内集成有8 KB SRAM和126 KB非易失性Flash/EE存储器。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。
片内出厂固件支持通过I2C串行接口端口进行串行在线下载，并且支持通过JTAG接口进行非介入仿真。这些特性都集成在支持此MicroConverter®系列的低成本QuickStart™开发系统中。
该器件采用3.0 V至3.6 V电源供电，额定温度范围为-10°C至+95°C工业温度范围。IDAC采用独立的2 V输入电源供电。当工作频率为41.78 MHz时，典型的功耗为120 mW。ADuC7121采用108引脚芯片级球栅阵列封装[CSP_BGA]。
