特性

• Arm Cortex M3处理器核使集成应用更简单
  • 通过PLL提供108MHz处理器核工作频率
  • 1MB双组闪存，带缓存
  • 384KB系统SRAM
  • 8KB AES的自加密NVSRAM
• 安全特性有助于系统级保护
  • 兼容ISO 14443 A/B类型EMV非接触读卡器
  • 内置收发器的读卡器
  • 带有公钥认证的安全引导程序
  • AES、DES和SHA硬件加速器
  • 模运算硬件加速器(MAA)支持RSA、DSA和ECDSA
  • 9线密码键盘控制器
  • 硬件随机数发生器
  • 带有动态故障检测的芯片防护罩
  • 6个外部防篡改检测传感器，具有独立的随机动态图形
  • 256位、电池备份、基于触发器的AES安全密匙存储器
  • 温度和电压篡改侦测
  • 实时时钟
• 集成外设减少外部元件数量
  • 三轨磁条读卡器接口
  • 集成收发器(1.8V、3V和5V)的ISO 7816智能卡接口，以及仅智能卡接口
  • USB 2.0器件，内置收发器和专用PLL
  • 2个SPI端口、2个UART端口和I²C控制器
  • 6个定时器，2个支持PWM
  • 多达39个通用I/O引脚
  • 1通道、10位ADC
  • 4通道DMA控制器
  • 1个SPI执行(XiP)主机
• 电源管理优化电池寿命
  • 降低工作状态时的功耗
  • 3.3V单电源供电*
  • 集成电池备份开关
  • 时钟门控功能
  • 低电流电池备份选项

产品详情和应用

DeepCover®嵌入式安全方案采用多重先进的物理安全机制保护敏感数据，提供最高等级的密钥存储安全保护。

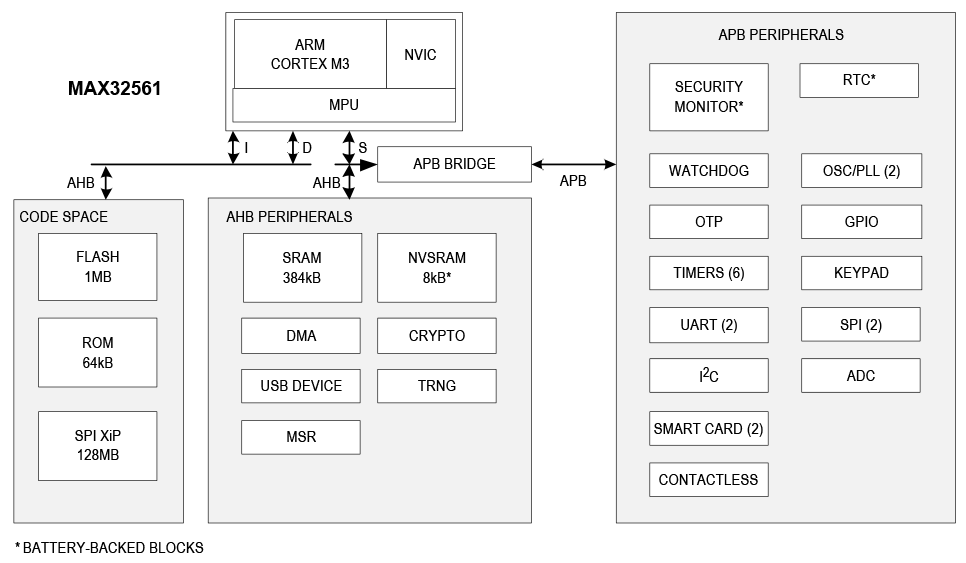

DeepCover安全处理器(MAX32561)提供安全、高成效、可协同操作的解决方案，用于构建新一代安全防护设备，例如：移动芯片和密码键盘。MAX32561基于Cortex®-M3处理器，具有1MB嵌入式闪存、384KB系统RAM、8KB电池备份AES自加密NVSRAM。除支持安全执行代码和数据存储的高性能QSPI®接口外，器件还包括移动POS终端的全部必要功能，包括带嵌入式收发器的RF非接触控制器、加密引擎、真随机数发生器、电池备份RTC、环境和篡改检测电路、磁条读卡器、智能卡控制器(带嵌入式收发器，直接支持1.8V、3.3V和5V智能卡)，以及集成密码键盘控制器。器件也提供无缝连接单色图形显示屏的接口，包括各种各样的外设、SPI、UART、DMA和DAC，为控制和系统设计差异化增加了灵活性。

应用

• ATM键盘
• 接触式/非接触式密码键盘
• EMV读卡器
• PCI移动支付终端(mPOS)
