特性
- Analog I/O
- 多通道12位1 MSPS ADC
- 多达12个ADC通道
- 全差分模式和单端模式
- 模拟输入范围：0 V至VREF
- 12位电压输出DAC
- 提供4个DAC输出
- 片内基准电压
- 片内温度传感器
- 电压比较器
- 微控制器
- 16位/32位RISC架构、ARM7TDMI内核
- JTAG端口支持代码下载和调试
- 时钟选项
- 片内调整振荡器(±3%)
- 外部时钟晶体
- 可达44 MHz的外部时钟源
- 具有可编程分频器的41.78 MHz PLL
- 存储器
- 62 kB Flash/EE存储器，8 kB SRAM
- 在线下载，基于JTAG的调试
- 软件触发在线重新编程能力
- 用于FIQ和IRQ的矢量中断控制器
- 每类中断支持8种优先级
- 边沿或电平中断外部引脚输入
- 片内外设
- 2个完全I2C兼容通道
- SPI（主模式下20 Mbps，从模式下10 Mbps）
- 输入级和输出级具有4字节FIFO
- 最多20个GPIO引脚——仅数字GPIO兼容5 V电压
- 3个通用定时器
- 看门狗定时器(WDT)
- 可编程逻辑阵列(PLA)
- 16个PLA元件
- 16位、5通道PWM
产品详情和应用

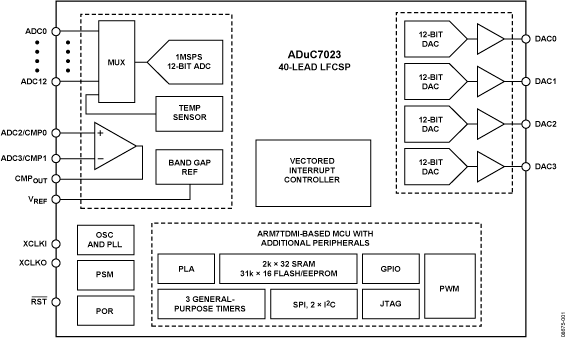

ADuC7023是一款完全集成的1 MSPS、12位数据采集系统，在单芯片内集成高性能多通道ADC、16位/32位MCU和Flash/EE存储器。
ADC具有多达12路单端输入。另外还有4个ADC输入通道也可以和4个DAC的输出引脚复用。ADC可以在单端模式或差分输入模式下工作，ADC输入电压范围为0 V至VREF。低漂移带隙基准电压源、温度传感器和电压比较器完善了ADC的外设设置。
通过编程可将DAC输出范围设置为两种电压范围之一。DAC输出具有一个增强特性，能够在看门狗或软件复位时序中保持其输出电压。
这些器件通过一个片内振荡器和锁相环(PLL)产生41.78 MHz的内部高频时钟信号。该时钟信号通过一个可编程时钟分频器进行中继，在其中产生MCU内核时钟工作频率。微控制器内核为ARM7TDMI®，它是一个16位/32位RISC机器，峰值性能最高可达41 MIPS。片内集成有8 KB SRAM和62 KB非易失性Flash/EE存储器。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。
ADuC7023内置一个高级中断控制器。ADuC7023内置一个高级中断控制器。该矢量中断控制器(VIC)可以为每个中断分配一个优先级。它还支持嵌套中断，每个IRQ和FIQ最多允许8级嵌套。如果将IRQ和FIQ中断源合并，则可以支持总计16级嵌套中断。
片内出厂固件支持通过I2C串行接口端口进行在线下载，并且支持通过JTAG接口进行非介入式仿真。. 这些特性都集成在支持此MicroConverter®系列的低成本QuickStart™开发系统中。 该器件内置一个提供5路输出信号的16位PWM。
为便于通信，该器件内置2个 I2C 通道，可以将这些通道独立配置为主模式或从模式。另外还提供了支持主从两种模式的SPI接口。

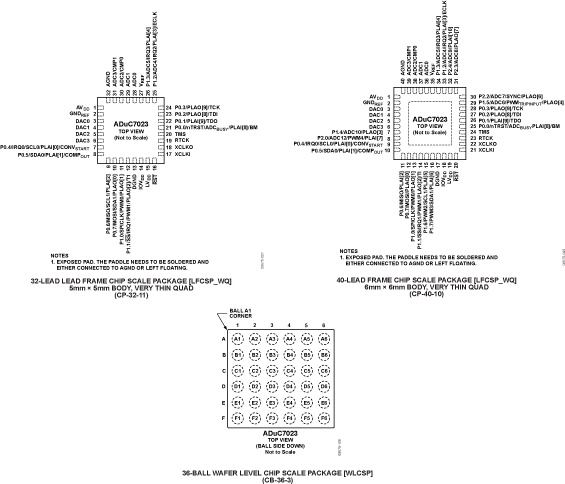

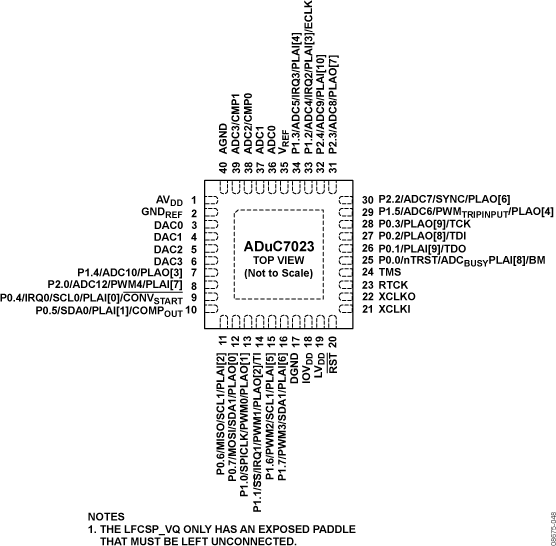

ADuC7023采用2.7 V至3.6 V电源供电，额定温度范围为−40°C至+125°C工业温度范围，提供32引脚和40引脚LFCSP封装。另外还提供36引脚晶圆级CSP封装(WLCSP)
