推荐用于新设计
特性
- 两个精密 20 位 Σ-Δ ADC
- 4 Hz 至 8000 Hz 的可编程 ADC 转换率
- 片内精密基准电压源
- 主 ADC
- 为 20 位 Σ-Δ ADC 提供差分电压输入
- 可编程增益（4 至 512）
- 具有累加器的数字比较器
- ADC 绝对输入电压范围：−200 mV 至 +300 mV
- 辅助 ADC
- 灵活的输入多路复用器，用于输入通道选择
- 单端电压输入（可连接到外部温度传感器）、内部温度传感器输入或诊断电源输入
- 微控制器
- Arm Cortex-M3 32 位处理器
- 精度为 1% 的 16.384 MHz 精密振荡器
- 支持代码下载和调试的串行线下载 (SWD) 端口
- 符合汽车要求的集成 LIN 收发器
- 与 LIN 2.2 兼容的从属器件
- 与 SAE J-2602 兼容的从属器件
- 低电磁发射 (EME)
- 高电磁抗扰性 (EMI)
- 存储器
- 128 kB 闪存/EE 存储器，ECC
- 6 kB SRAM，ECC
- 4 kB 数据闪存/EE 存储器，ECC
- 10,000 次循环闪存/EE 耐久性
- 20 年闪存/EE 数据保留
- 通过 SWD 和 LIN 实现电路内下载
- 片内外设：SPI、GPIO 端口、通用定时器、唤醒定时器、监控定时器和片内 POR
- 电源
- 直接由 3.6 V 至 18 V 的外部电压源供电
- TA = −40°C 至 +115°C 时典型功耗为 8 mA (16 MHz)
- 低功耗监控模式
- 封装和温度范围

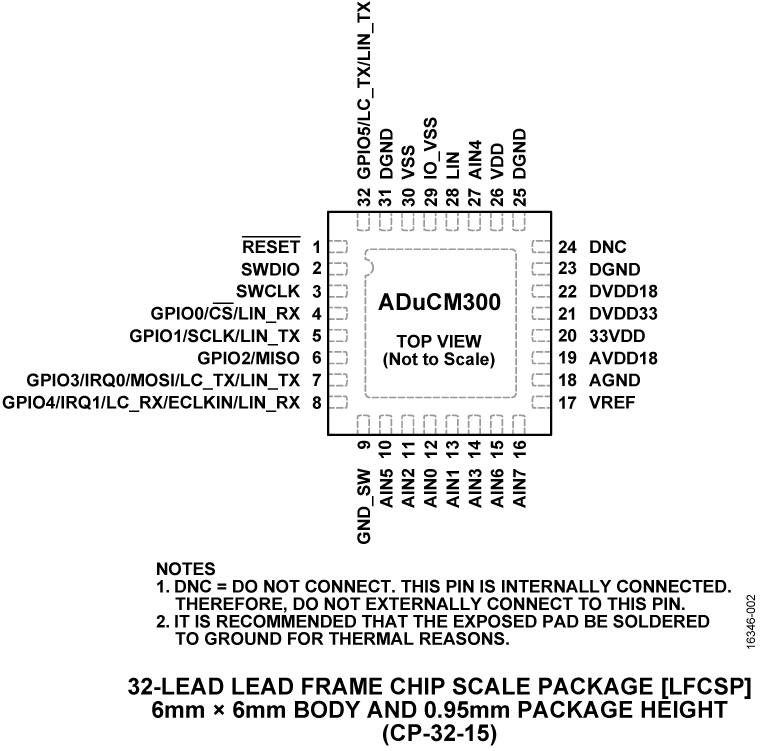

- 6 mm × 6 mm 32 引脚 LFCSP
- 全定工作温度范围为 −40°C 至 +115°C，还可在 +115°C 至 +125°C 的温度范围内工作
- 符合面向汽车应用的 AEC-Q100 标准
产品详情和应用
ADuCM300 是一款完全集成的 8 kSPS（8000 Hz 转换率）数据采集系统，其中包含双路高性能 Σ-Δ 模数转换器 (ADC)、32 位 Arm® Cortex®-M3 处理器和微控制器单元 (MCU) 子系统。ADuCM300 具有 128 kB 程序闪存/EE、4 kB 数据闪存/EE 和 6 kB 静态随机存取存储器 (SRAM)。
ADuCM300 是适用于汽车应用中外部精密传感器电压测量的完整系统解决方案。该器件较大程度地减少了外部系统元件，可直接由 3.6 V 至 18 V 的外部电压源供电。片内低压差 (LDO) 稳压器可以为集成式数字和模拟子系统生成电源电压。

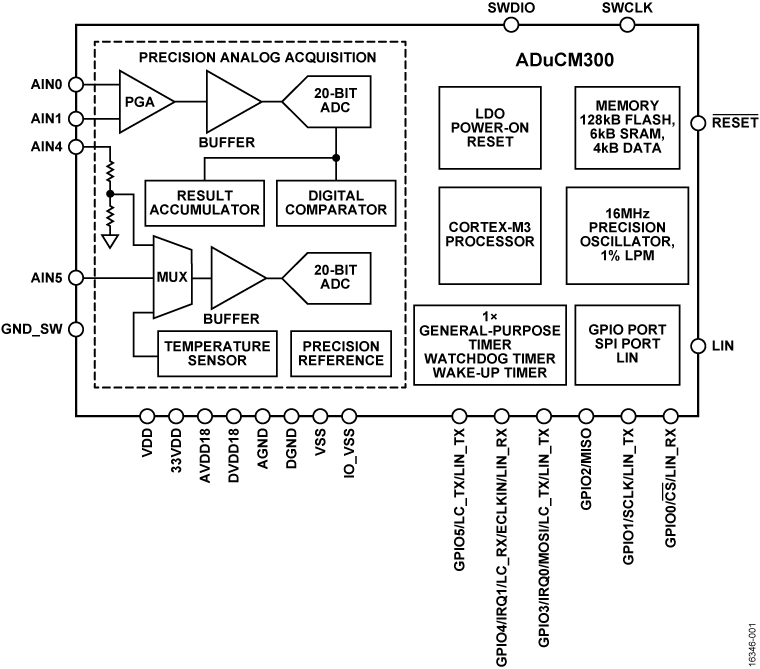

模拟子系统包含两个 20 位 Σ-Δ ADC：一个主 ADC 和一个辅助 ADC。主 ADC 接受差分输入，集低噪声、可编程增益放大器 (PGA)、高精度和低漂移基准电压源于一身，非常适合连接具有低电平信号幅度输出的外部传感器。辅助 ADC 连接到灵活的输入多路复用器，可以测量外部单端传感器输入电压 (AIN5/GND_SW)、内部（片内）温度传感器，或监测连接到 AIN4 的电源电压（请参见数据手册中的图 1）。
ADuCM300 依靠提供系统时钟的片内 16.384 MHz 高频振荡器运行。该时钟通过可生成内核时钟工作频率的可编程时钟分频器进行路由。该器件还包含 32 kHz 振荡器以实现低功耗运行。
ADuCM300 集成了一系列片内外设，可以在应用中根据需要在内核软件控制下进行配置。这些外设包括一个串行外设接口 (SPI) 输入/输出通信控制器、六个通用输入/输出 (GPIO) 引脚、一个通用定时器、一个唤醒定时器 (WUT) 和一个监控定时器 (WDT)。
ADuCM300 用于低功耗运行至关重要的电池供电应用。可以在正常操作模式下配置微控制器内核，从而在所有外设都处于活动状态时使系统的总体电流消耗小于 18.5 mA。还可以在直接程序控制下在多种低功耗操作模式中配置该器件，使其消耗的电流小于 100 µA。ADuCM300 还包括一个本地互连网络 (LIN) 物理接口，用于在汽车环境中进行单线高电压通信。
该器件由外部 3.6 V 至 18 V（在 VDD 上，引脚 26）电源电压供电，指定在 −40°C 至 +115°C 温度范围内正常工作，还可在额外的 +115°C 至 +125°C 温度范围内正常工作。
有关更多信息以及寄存器详细信息，请参见 ADuCM300 硬件参考手册。
应用
- 适用于汽车应用的 LIN 传感器接口
- 一般动力总成、车身和底盘检测
- 用于工业应用的电流和电压检测
