特性

• 80C52兼容
  • 8051引脚和指令集兼容
  • 四个8位I/O端口
  • 三个16位定时器/计数器
  • 256字节暂存区RAM
• 大容量片内存储器
  • 16kB程序存储器
  • 用于MOVX的1kB额外片内SRAM
• ROMSIZE特性
  • 选择0至16kB范围内的内部ROM大小
  • 支持访问整个外部存储器映射
  • 可通过软件动态调节
  • 可用作外部闪存的引导块
• 高速架构
  • 4个时钟/机器周期(8051 = 12)
  • 运行DC至33MHz时钟速率
  • 121ns内的单周期指令
  • 双数据指针
  • 通过可选的可变长度MOVX访问快/慢RAM/外设
• 电源管理模式
  • 可编程时钟源有助于省电
  • CPU从（晶体/64）或（晶体/1024）运行
  • 提供自动硬件和软件退出
• EMI降低模式可禁用ALE
• 两个全双工硬件串行端口
• 高集成度控制器包括：
  • 电源故障复位
  • 预警电源故障中断
  • 可编程看门狗定时器
• 13个中断源，其中6个为外部中断源
• 采用40引脚PDIP、44引脚PLCC、44引脚TQFP和40引脚窗口CERDIP
• 工厂掩模DS83C520或EPROM (OTP) DS87C520

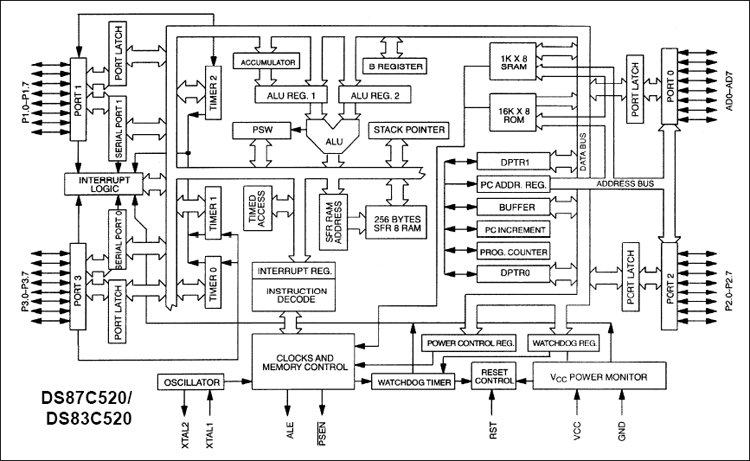

产品详情和应用

DS87C520/DS83C520 EPROM/ROM高速微控制器均为快速的8051兼容微控制器。它们采用重新设计的处理器内核，不会浪费时钟和存储器周期。因此，在相同的晶体速度下，这些器件执行每条8051指令的速度比原始内核快1.5到3倍。使用相同的代码和相同的晶体，典型应用的速度将提高2.5倍。DS87C520/DS83C520提供33MHz的最大晶体速度，从而使表观执行速度达到82.5MHz（约2.5倍）。

DS87C520/DS83C520与标准8051的所有三种封装引脚兼容，并包括三个定时器/计数器、串行端口和四个8位I/O端口等标准资源。它们具有16kB EPROM或掩模ROM，以及额外的1kB数据RAM。采用OTP和窗口式封装。

除了更高的速度外，该微控制器还包括第二个完整硬件串行端口、七个附加中断、可编程看门狗定时器、欠压监视器和电源故障复位。该器件还提供双数据指针(DPTR)以加速块数据存储器移动。它还可以在2到9个机器周期范围内调整MOVX数据存储器访问的速度，以便灵活地选择外部存储器和外设。

新的电源管理模式(PMM)非常适用于便携式应用。借助此功能，软件可以选择更低速度的时钟作为主时基。正常操作的机器周期速率为每周期4个时钟，而PMM会以每个周期64或1024个时钟运行处理器。例如，在12MHz时，标准操作的机器周期速率为3MHz。在电源管理模式下，软件可以选择187.5kHz或11.7kHz机器周期速率。当处理器运行速度变慢时，功耗也会相应降低。

借助EMI降低功能，软件可以选择降低辐射模式。这会在不需要ALE信号时禁用该信号。

DS83C520是DS87C520的工厂掩模ROM版本，专为成本敏感的大规模应用而设计。除了16kB EPROM被用户提供的应用程序取代以外，它在所有方面与DS87C520相同。除注明的EPROM特定功能以外，所有提及DS87C520功能的内容都适用于DS83C520。请联系您当地的Dallas Semiconductor半导体销售代表以获取订购信息。
