特性

• 高性能32位MAXQ30 RISC内核
• 工作在直流至25MHz，每MHz接近1MIPS
• 双1.8V内核/3.3V I/O提供低功耗/灵活接口
• 5V I/O容限
• 多达32路通用I/O引脚
• 34条指令，绝大多数为单周期指令
• 3个独立的数据指针具有自动递增/递减功能，加速数据转移
• 没有限制的软件堆栈
• 16位指令字节、32位内部数据总线
• 16 x 32位累加器
• 安全特性
  • 3DES加密外部存储器总线可以防止窃取
  • 发生以下情况时，篡改检测器将立即“清除”内部密钥和用户数据
    • 监测超范围的温度/电压
    • 用户定义的自毁输入(SDIx)
  • 内部加密硬件包括：
    • DES引擎支持单个DES和2/3密钥的3DES操作
    • 公钥加密加速器用于ECDSA (160、192和256密钥长度)
    • 公钥加密加速器用于DSA和RSA (1024和2048密钥长度)
    • 硬件散列引擎支持SHA-1、SHA-224、SHA-256
  • 不可重设的实时时钟自行加强期限和日期/时标的保护
• 存储器特性
  • 安全存储器保护单元和4KB指令缓存
  • 512KB内部闪存程序存储器
  • 3KB内部程序存储器SRAM
  • 32KB内部数据SRAM，包括1KB电池备份NV SRAM
  • 线性寻址空间可直接访问高达8MB的外部程序/数据存储器
• 外设功能
  • 带有4级端点缓存的USB设备控制器
  • 带有FIFO的ISO 7816 UART，采用两条独立的物理通信总线
• 电源管理功能
• 通过调试端口或串口在系统编程
• 支持NV RAM和安全传感器供电时具有超低功耗(150nA)

产品详情和应用

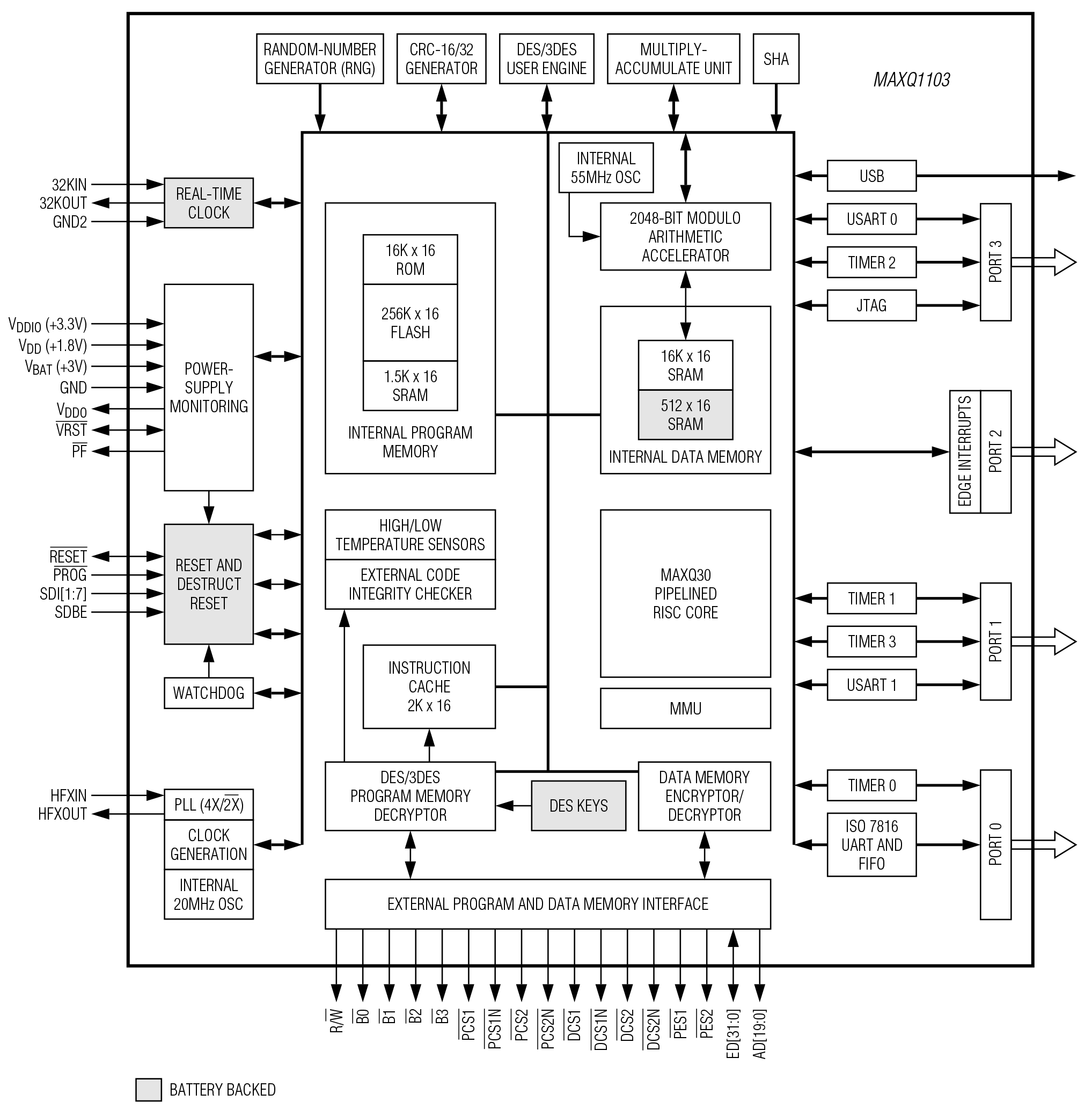

32位MAXQ30内核可向安全加密的MAXQ1103供电。用于代码/数据存储的512KB高性能内部闪存和32KB SRAM提供应用支持。通过专用的可编程等待状态的字宽存储总线支持高达8MB的外部程序和数据存储器。辅助外设，如串行I/O、16位定时器、硬件数学运算加速器、ISO 7816 UART以及USB控制器等大大提升了系统的利用率，同时也减少元件数量。

用于ECDSA、DSA、RSA、安全散列算法以及三重密钥3DES的高速加密硬件加速器大大增强了系统的安全性。嵌入式散列引擎支持美国标准与技术国际研究机构(NIST)推荐的多散列函数。真正的硬件随机数发成器(RNG)支持FIPS 186-2，提供软件库。

注：要了解器件的全部特性，设计人员具备以下文档。其中数据资料包含引脚说明、特性概述和电气特性。 勘误表则给出了与已发布的数据规格的不同。用户指南则给出了器件特性和工作的详细信息。

• MAXQ1103 IC数据资料
• MAXQ1103参数修改勘误表(点击此处可下载)
• MAXQ^®系列用户指南 (English only)
• MAXQ系列用户指南：MAXQ1103补充材料 (English only)

  应用

  • ATM键盘
  • 授权认证
  • 电子商务
  • 电子签名发生器
  • EMV®银行设备
  • 计次计时付费(PPP)
  • PCI终端
  • 密码键盘
  • 安全门禁控制
  • 安全数据存储
