特性

• 高性能、低功耗，16位RISC内核
• 在整个工作电压范围内具有直流至12MHz工作频率
• 1.70V至3.6V工作电压
• 总共33条指令简化了编程
• 3个独立的数据指针具有自动递增/递减特性，加速数据转移
• 专用指针用于直接读取程序空间
• 16位指令字，16位数据总线
• 16 x 16位通用工作寄存器
• 安全MMU用于分区和IP保护
• 存储器特性
  • 48KB程序闪存
    • 512字节扇区
    • 每个扇区所允许的擦除/写次数为20,000次
  • 可屏蔽ROM
  • 1.5KB数据SRAM
• 其它外设
  • 电源失效报警
  • 上电复位(POR)/掉电复位
  • 自动IR载波频率发生器和调制器
  • 2个16位、可编程定时器/计数器，带预调节和捕获/比较功能
  • 一个SPI和一个USART端口
  • 可编程看门狗定时器
  • 8kHz超微功耗环型振荡器唤醒定时器
  • 多达24个通用I/O
• 低功耗
  • 停止模式下，T_A = +25°C、电源失效监测器禁止时，电流仅为0.2µA (典型值)、2.0µA (最大值)
  • 工作模式下，12MHz时电流为3.25mA (典型值)

产品详情和应用

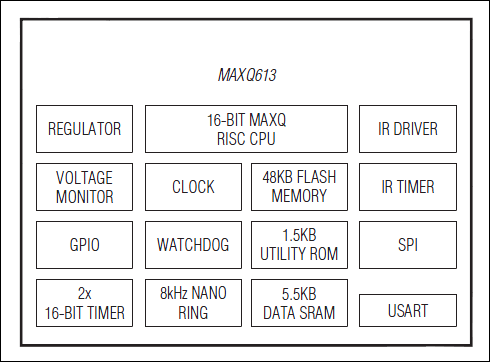

MAXQ613是一款低功耗、16位MAXQ®微控制器，设计用于通用遥控器、消费类电子和白色家电等低功耗产品。器件结合了强大的16位RISC微控制器和集成外设，包括一个通用同步/异步收发器(USART)和一个SPI主/从通信接口，以及能够产生载波频率的IR模块和灵活的复用键盘控制I/O。

器件包含48KB闪存和1.5KB数据SRAM。通过安全MMU提供知识产权(IP)保护，该安全MMU可支持多种授权等级配置，保护代码不被复制和进行逆向工程。授权等级使厂商可以提供器件运行的库文件和应用程序，并通过授权限制对数据和代码的访问。

为实现低功耗电池供电设计，器件包括一个超低功耗停止模式(0.2µA，典型值)。该模式下，只有少数电路保持供电。唤醒源包括外部中断、电源失效中断以及定时器中断。微控制器工作在1.70V至3.6V宽工作电压范围内。

设计人员需参考以下文档，以充分使用该器件的全部功能。数据资料包含引脚说明、特性概述和电气规格。勘误表包含了与已发布版本的电气规格差异。用户指南提供器件特性和工作相关的详细信息。

• MAXQ613 IC数据资料
• MAXQ613不同版本的勘误表(点击此处获取)
• MAXQ610用户指南 (English only)

应用

• 电池供电产品
• 消费类电子
• 家用产品
• 便携式设备
• 远端控制
• 白色家电
