特性

• ARM926EJ-S™处理器核，带有16KB数据高速缓存器、32KB指令高速缓存器
• 通过PLL提供384MHz处理器核工作频率
• 192MHz多层AHB总线阵列
• 安全特性
  • 带有公钥认证的安全装载器
  • AES、DES和SHA硬件加速器
  • 模运算硬件加速器(MAA)支持RSA、DSA和ECDSA
  • 密码键盘控制器
  • 真随机数硬件发生器
  • 带有动态故障检测的芯片防护罩
  • 6对外部篡改检测传感器具有独立的随机动态模板
  • 256位单稳态非易失AES密钥存储
  • 温度和电压篡改侦测
  • 外部存储器实时加密与完整性检验
  • 实时时钟
• 存储器
  • 384KB系统SRAM
  • 4KB指令TCM、4KB数据TCM
  • 24 KB AES用户加密NV SRAM
  • 双通道外部存储器控制器(LPDDR400、SDRAM、SRAM、NOR Flash、NAND Flash)
  • 2KB用户可编程OTP
  • NAND闪存控制器，带硬件ECC
• I/O和外设
  • USB 2.0主/从设备，内置收发器
  • 三路UART口/一路I²C接口
  • 五路SPI接口，带I²S功能
  • 两路ISO 7816智能卡接口
  • SD/SDHC/SDIO接口
  • 10/100Mbps以太网MAC控制器
  • 热敏打印机接口
  • 三路定时器，提供PWM输出
  • 多达160个通用I/O引脚
  • 三路10位ADC
  • LCD控制器支持STN和TFT显示器
  • LCD控制器
  • 16路DMA控制器
  • 高级中断控制器
• 电源管理
  • 灵活的时钟预置
  • 时钟门控功能
  • 低电流电池备份选项
  • 可配置的低功耗模式

产品详情和应用

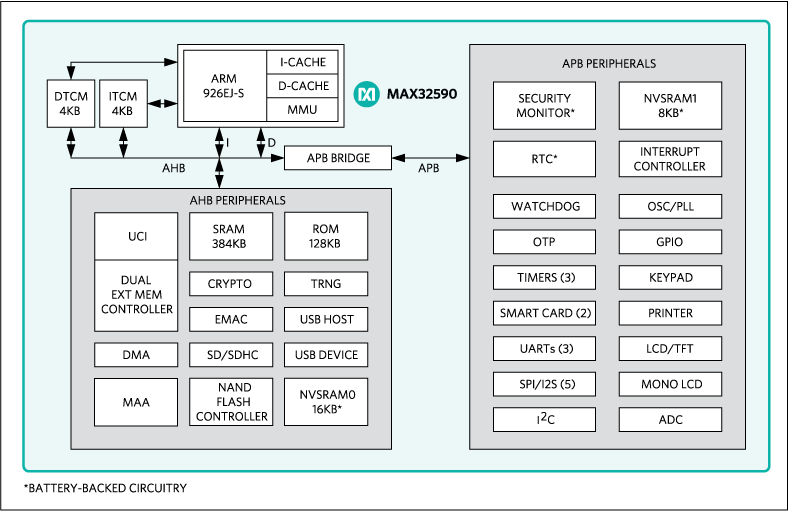

DeepCover安全处理器(MAX32590)提供安全、高成效、可协同操作的解决方案，用于构建新一代信任设备，例如：便携式多媒体EFT-POS终端。MAX32590集成了存储器管理单元(MMU)、32KB指令高速缓存器、16KB数据高速缓存、4KB指令TCM、4KB数据TCM、384KB系统SRAM、2KB一次性编程(OTP)存储器、128KB装载ROM、24KB电池备份SRAM。MAX32590能够充分利用器件带宽，支持100Mbps以太网、大型彩色LCD显示器、吉比特海量存储器等设备的高速通信。

除硬件加密外，MAX32590还提供真正的随机数发生器、电池备份RTC、非易失SRAM以及实时环境监测和篡改侦测电路，为系统级设计提供便利条件。

MAX32590微控制器包含多个通信接口，一个USB主机控制器和一个USB设备控制器以及相应的USB收发器，两个智能卡控制器、五个SPI接口、三个UART和SD/SDHC/SDIO控制器、内置FIFO的以太网10/100 MAC，并提供了一路I²C总线接口。三个片上定时器还支持PWM输出，直接控制外部器件。集成密码键盘和热敏打印机接口为移动POS终端提供完备方案。此外，三路10位ADC可用于支持打印机或通用功能。

应用

• ATM键盘
• 授权认证
• 电子商务
• EMV读卡器
• 计次计时付费(PPP)
• PCI终端
• 密码键盘
• 安全门禁控制
• 安全数据存储
