特性

• 适用于高度可靠的低功耗器件的高效微控制器
  • 带FPU的Arm Cortex-M4处理器，工作频率高达100MHz
  • 1MB双组闪存，具有纠错功能
  • 200KB SRAM（ECC使能时为160KB），可选择保留在较低功耗模式
  • FLASH上提供EEPROM仿真
  • 16KB统一缓存（带ECC）
  • 资源保护单元(RPU)和存储器保护单元(MPU)
  • 双电源或单电源供电：1.7V至3.6V
  • 宽工作温度范围：−40°C至+105°C
• 灵活的时钟方案
  • 内置高速100MHz振荡器
  • 内置低功耗7.3728MHz和超低功耗80kHz振荡器
  • 14MHz-32MHz振荡器（需要使用外部晶振）
  • 32.768kHz振荡器（需要使用外部晶振）
  • CPU、LPUART、LPTMR的外部时钟输入
• 通过电源管理尽可能延长电池应用的续航时间
  • ACTIVE模式下，0.9V且高达12MHz时为59.8µA/MHz (CoreMark^®)
  • ACTIVE模式下，1.1V且高达100MHz时为56.6µA/MHz (While(1))
  • BACKUP模式下，V_DD = 1.8V时，整个存储器的保持电流为3.09µA
  • 350nA超低功耗RTC（V_DD = 1.8V时）
  • 从LPUART或LPTMR唤醒
• 优化外设组合，提供平台扩展性
  • 多达42个通用I/O引脚
  • 多达三个SPI主/从器件（高达50Mbps）
  • 多达三个4线式UART
  • 一个低功耗UART (LPUART)
  • 多达三个I²C主/从器件，3.4Mbps高速
  • 十通道标准DMA控制器
  • 多达四个32位定时器(TMR)
  • 多达两个低功耗32位定时器(LPTMR)
  • 两个窗口看门狗定时器
  • 一个I²S主/从接口，用于数字音频接口
  • 集成片上温度传感器的12通道、12位、1Msps SAR ADC
• 安全性和集成度
  • 在ROM中可提供基于ECDSA的加密安全引导加载程序
  • 椭圆曲线安全密码加速器
  • AES-128/192/256硬件加速引擎

产品详情和应用

在DARWIN系列中，MAX32672是一款超低功耗、成本高效、高度集成且具有高可靠性的32位微控制器，为设计带来复杂的传感器处理能力，但无损电池寿命。它将灵活的多功能电源管理单元与功能强大、搭载浮点单元(FPU)的 Arm^® Cortex^®处理器结合使用。MAX32672还为传统设计提供简单且低成本的升级（从8位或16位微控制器进行升级）。

该器件集成1MB闪存和200KB SRAM，以支持应用和传感器代码。纠错编码(ECC)在整个闪存、RAM和缓存上实施，以确保即使在非常恶劣的环境中也能高度可靠地执行代码。掉电检测确保能在关断和启动期间，以及意外发生电源瞬变时确保正常运行。闪存被组织成两个大小相等的物理组，以允许写入时执行并促进"实时升级"。

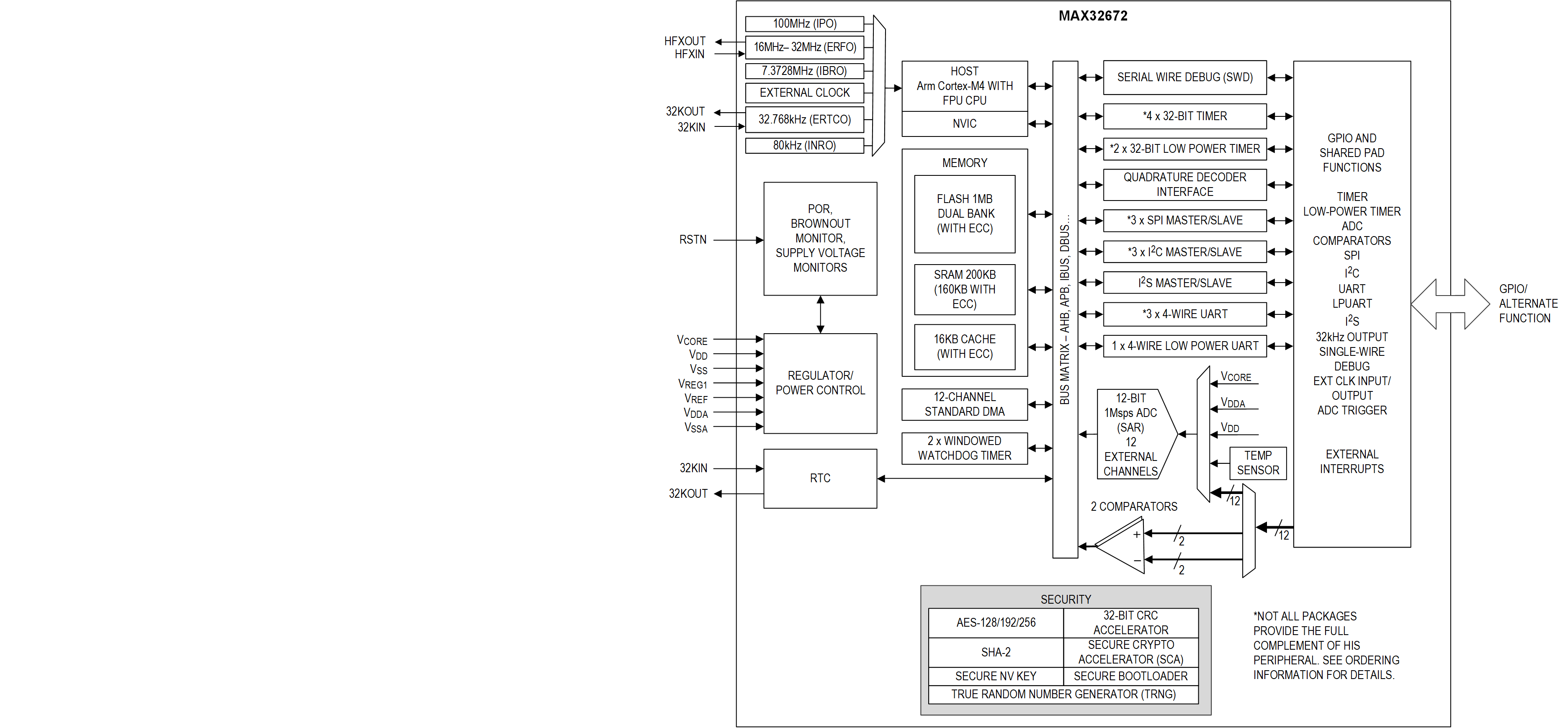

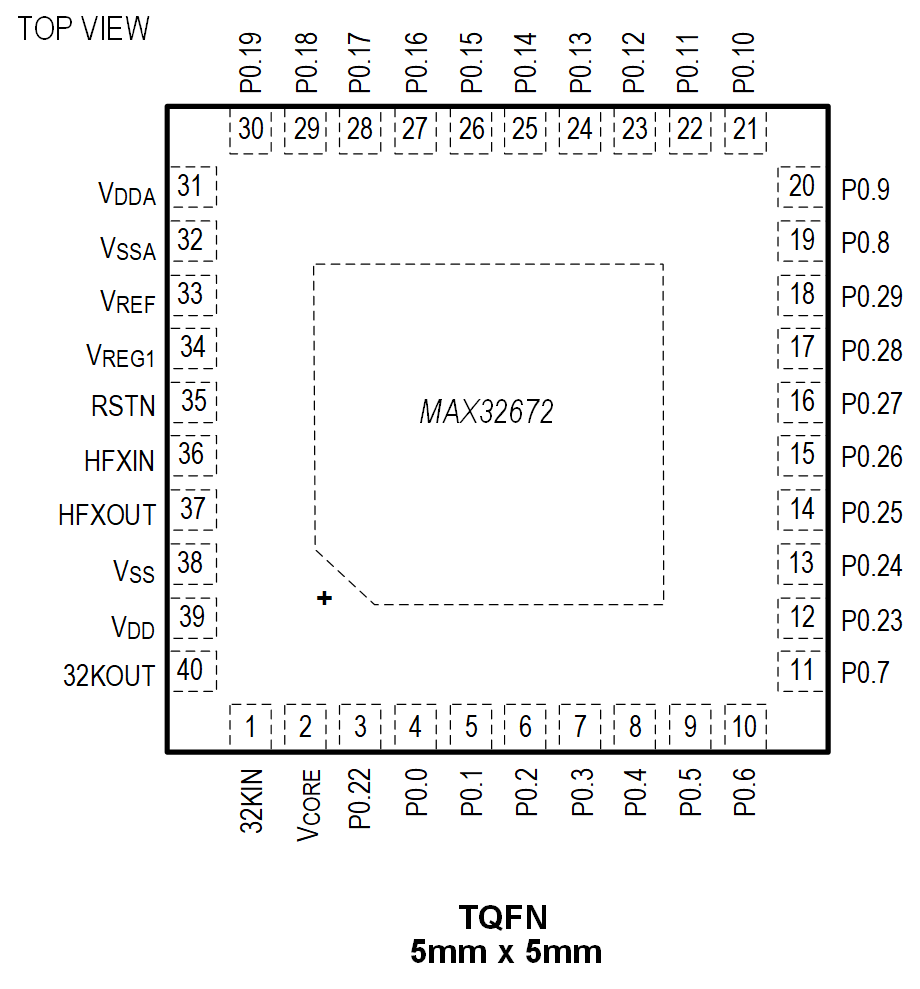

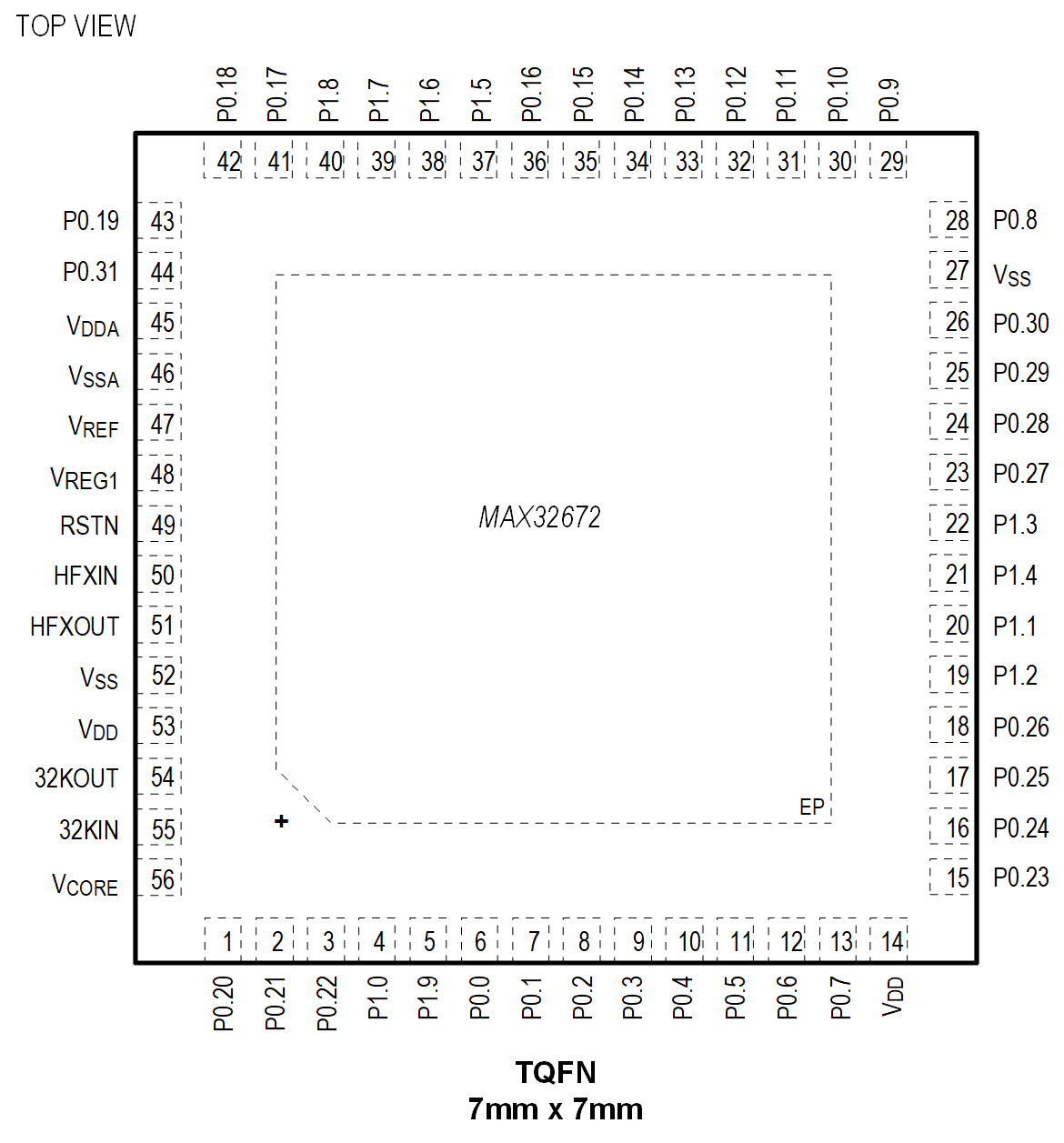

提供多种高速外设，例如 3.4MHz I²C、50MHz SPI 和 UART，以尽可能增大通信带宽。此外，低功耗UART (LPUART)可在功耗超低的睡眠模式下运行，帮助进行唤醒，而不造成数据丢失。总共提供6个定时器（支持I/O功能），包括两个低功耗定时器，用于实现脉冲计数、捕捉/比较和脉宽调制(PWM)生成，即使在功耗超低的睡眠模式下。针对电机控制应用，专门提供了一个具有多种诊断功能的增量/正交编码器接口。集成了一个1Msps、12通道、12位逐次逼近型寄存器(SAR) ADC，用于对模拟传感器信号或其他模拟测量进行数字化。两个低功耗比较器在所有低功耗模式下都可用，支持以节能的方式对外部模拟信号进行监控和唤醒。在ROM中提供基于椭圆曲线数字签名算法(ECDSA)的加密安全引导加载程序。该器件采用5mm x 5mm、40引脚TQFN-EP或7mm x 7mm、56引脚TQFN封装。

应用

• 电池供电的医疗设备
• 运动/电机控制、工业传感器
• 光学通信模块、安全无线电调制解调器控制器
