特性

• 80C32兼容
  • 8051引脚和指令集兼容
  • 四个8位I/O端口
  • 三个16位定时器/计数器
  • 256字节暂存区RAM
  • 地址64kB ROM和64kB RAM
• 高速架构：
  • 4个时钟/机器周期(8032 = 12)
  • DC至33MHz (DS80C320)
  • DC至18MHz (DS80C323)
  • 121ns内的单周期指令
  • 完成同等工作的功耗更少
  • 双数据指针
  • 通过可选的可变长度MOVX访问快/慢RAM/外设
• 高集成度控制器包括：
  • 电源故障复位
  • 可编程看门狗定时器
  • 预警电源故障中断
• 两个全双工硬件串行端口
• 总共13个中断源，其中6个为外部中断源
• 采用40引脚DIP、44引脚PLCC和44引脚TQFP封装

产品详情和应用

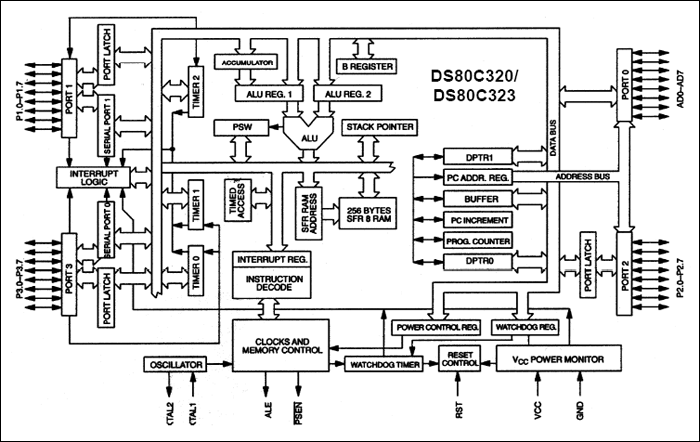

DS80C320/DS80C323均为快速的80C31/80C32兼容微控制器。使用重新设计的处理器内核，避免了浪费时钟和存储器周期。因此，在相同的晶体速度下，每条8051指令的执行速度比原始内核快1.5到3倍。使用相同的代码和相同的晶体，典型应用的速度提高了2.5倍。DS80C320提供33MHz的最大晶体速率，从而使表观执行速度达到82.5MHz（约2.5倍）。

DS80C320/DS80C323与标准80C32的所有三种封装引脚兼容，并提供相同的定时器/计数器、串行端口和I/O端口。简而言之，这些器件对于8051用户来说非常熟悉，但提供了16位处理器的速度。

除了更高的速度之外，DS80C320还提供了一些额外特性。其中包括第二个完整硬件串行端口、七个附加中断、可编程看门狗定时器、电源故障中断和复位。该器件还提供双数据指针(DPTR)以加速块数据存储器移动。它还可以将片外数据存储器访问的速度调整为2到9个机器周期，以便灵活地选择存储器和外设。

DS80C320工作电压范围为4.25V至5.5V，非常适合作为现有5V系统的高性能升级产品。对于功耗至关重要的应用，DS80C323提供与DS80C320相同的功能集，但工作电压为2.7V至5.5V。

设计人员必须拥有两份文档才能充分使用该器件的所有功能：本数据手册和《高速微控制器用户指南》（可在我们的网站www.maximintegrated.com/microcontrollers上获取）。数据手册包含引脚描述、功能概述和电气规格，而我们的用户指南包含有关器件功能和操作的详细信息。
