ADI亚德诺 ADUC7061 产品介绍

2026-03-09 0次

特性

模拟输入/输出 - 更多信息请参考数据手册。
微控制器
16位/32位RISC架构、ARM7TDMI内核
JTAG端口支持代码下载和调试
多时钟选项
存储器
32 kB (16 kB × 16) Flash/EE 存储器
4 kB (1 kB × 32) SRAM
工具
在线下载、基于JTAG的调试
低成本QuickStart开发系统

通信接口
SPI 接口(5 Mbps)
4字节Rx 和 Tx FIFOs
UART 串行I/O 和I²C （主/从）
欲了解更多信息，请参考数据手册

产品详情和应用

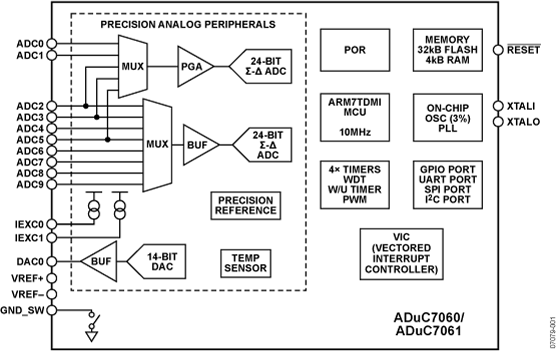

ADuC7060/ADuC7061均为完全集成的8 kSPS、24位数据采集系统，在单芯片上集成高性能多通道Σ-Δ型模数转换器(ADC)、16位/32位ARM7TDMI® MCU和Flash/EE存储器。

ADC包括一个5通道主ADC和一个最多8通道辅助ADC，可在单端或差分输入模式下工作。片上提供一个单通道缓冲电压输出DAC，通过编程可将DAC输出范围设置为两种电压范围之一。

这些器件通过一个片内振荡器和锁相环(PLL)产生最高达10.24 MHz的内部高频时钟信号。微控制器内核为ARM7TDMI，它是一个16位/32位RISC机器，峰值性能最高可达10 MIPS。片内集成有4 KB SRAM和32 KB非易失性Flash/EE存储器。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。

ADuC7060/ADuC7061包含4个定时器。定时器1是唤醒定时器，能将器件从省电模式唤醒；定时器2可以配置为看门狗定时器。另外还提供一个具有6个输出通道的16位PWM。

ADuC7060/ADuC7061内置一个高级中断控制器。该矢量中断控制器(VIC)可以为每个中断分配一个优先级。它还支持嵌套中断，每个IRQ和FIQ最多允许8级嵌套。如果将IRQ和FIQ中断源合并，则可以支持总计16级嵌套中断。片内出厂固件支持通过UART串行接口端口进行在线连续下载，并且支持通过JTAG接口进行非介入仿真。

这些器件的电源电压为2.375 V至2.625 V，工作温度范围为−40°C至+125°C工业温度范围。

应用

工业自动化和过程控制
智能精密检测系统，4 mA至20 mA环路智能传感器
