特性

• 80C52兼容
  • 8051指令集兼容
  • 四个8位I/O端口
  • 三个16位定时器/计数器
  • 256字节暂存区RAM
• 大容量片内存储器
  • 16kB EPROM (OTP)
  • 用于MOVX的1kB额外片内SRAM
• ROMSIZE特性
  • 选择0至16kB范围内的有效片内ROM大小
  • 支持访问整个外部存储器映射
  • 可通过软件动态调节
  • 可用作外部闪存的引导块
• 非易失性功能
  • 带报警中断的片内实时时钟
  • 1kB SRAM的备用电池支持
• 高速架构
  • 4个时钟/机器周期(8051 = 12)
  • 运行DC至33MHz时钟速率
  • 121ns内的单周期指令
  • 双数据指针
  • 通过可选的可变长度MOVX访问快/慢RAM/外设
• 电源管理模式
  • 可编程时钟源有助于省电
  • 从（晶体/64）或（晶体/1024）运行
  • 提供自动硬件和软件退出
• EMI降低模式可禁用ALE
• 两个全双工硬件串行端口
• 高集成度控制器包括：
  • 电源故障复位
  • 预警电源故障中断
  • 可编程看门狗定时器
• 总共14个中断源，其中6个为外部中断源

产品详情和应用

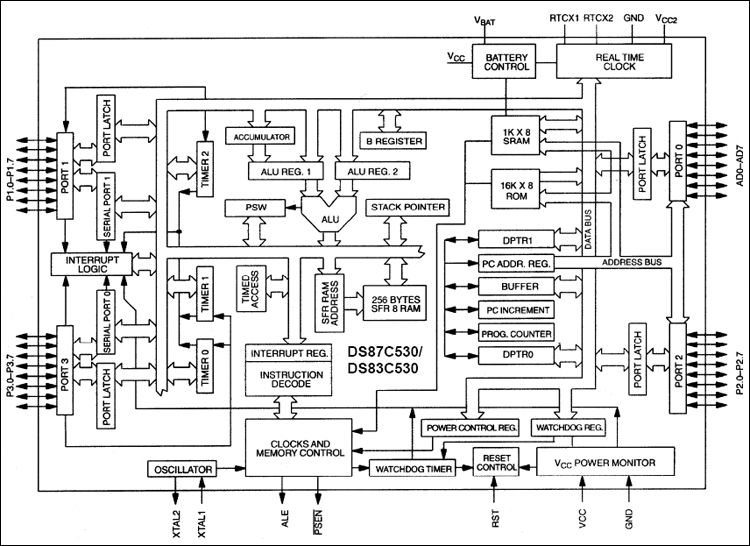

带实时时钟(RTC)的DS87C530/DS83C530 EPROM/ROM微控制器是基于Dallas Semiconductor高速内核的8051兼容微控制器。它们的每个指令周期使用4个时钟，而不是标准8051使用的12个时钟。它们还提供了其他处理器上未广泛提供的独有外设组合。它们包括片内RTC和对片内1k x 8 SRAM的电池备用支持。利用新的电源管理模式，即使仍在处理过程中软件也可以选择降低功耗的操作。

DS87C530/DS83C530集成了高性能微控制器内核、RTC、电池供电的SRAM和电源管理功能，是仪器和便携式应用的适宜之选。它们还提供其他Dallas高速微控制器上的多种外设。其中包括两个独立的串行端口、两个数据指针、具有掉电检测功能的片内电源监控器和一个看门狗定时器。

利用电源管理模式(PMM)，软件可以选择较慢的CPU时钟。默认操作会每个机器周期使用4个时钟，而PMM会以每个周期64或1024个时钟运行处理器。当处理器速度变慢时，功耗也会相应下降。

借助EMI降低功能，软件可以选择降低辐射模式。这会在不需要ALE信号时禁用该信号。

DS83C530是DS87C530的工厂掩模ROM版本，专为成本敏感的大规模应用而设计。除了16kB EPROM被用户提供的应用程序取代以外，它在所有方面与DS87C530相同。除注明的EPROM特定功能以外，所有提及DS87C530功能的内容都适用于DS83C530。请联系您当地的Dallas Semiconductor半导体销售代表以获取订购信息。

注：DS87C530/DS83C530为单芯片器件。用户必须提供外部电池或超级电容以及32.768kHz计时晶体，才能获得永久供电的计时或非易失性RAM。DS87C530/DS83C530提供管理这些资源所需的所有支持和开关电路。
